Holzrahmenbau

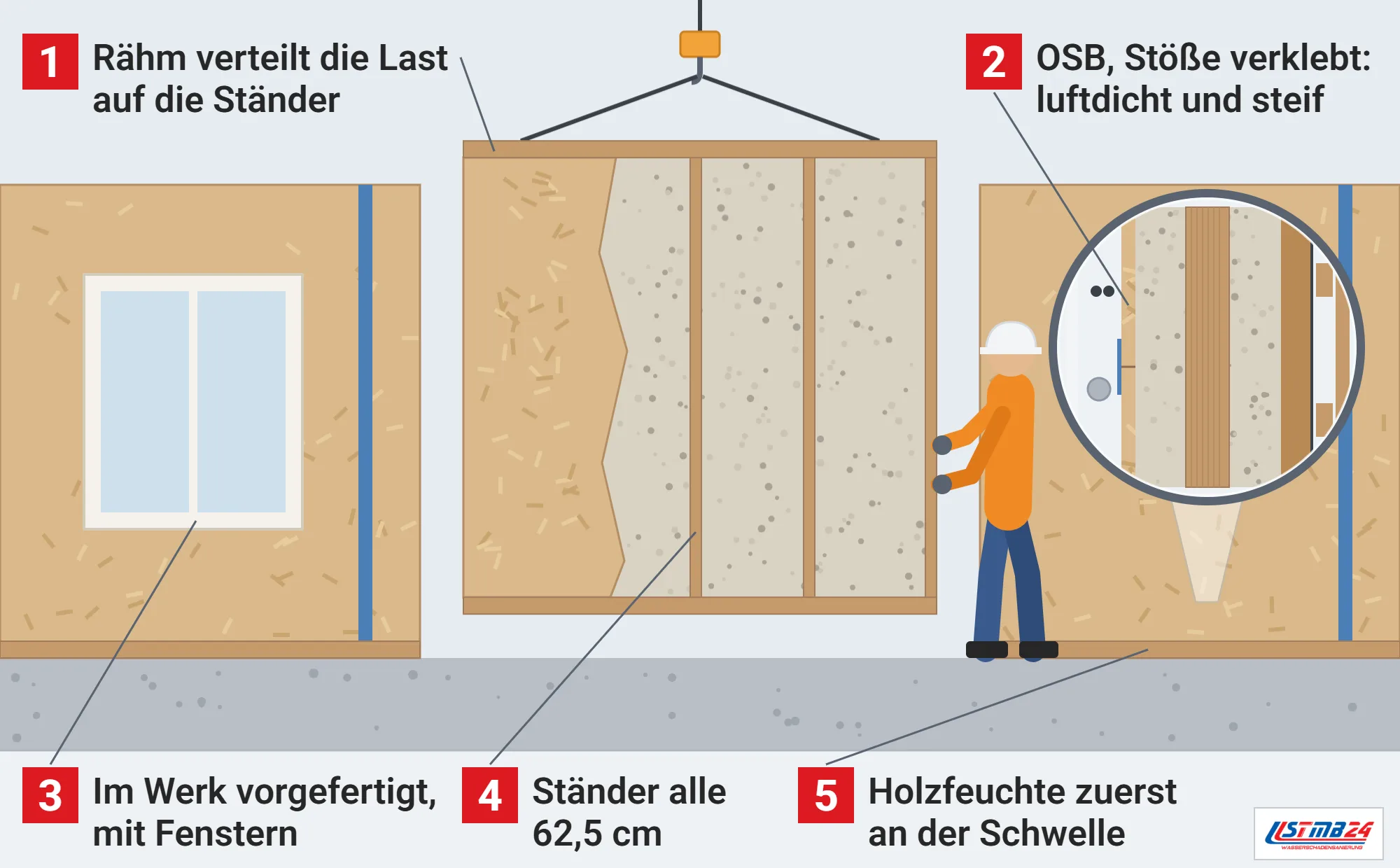

So entsteht eine Wand im Holzrahmenbau aus vorgefertigten Tafeln

Ständer, Rähm, Schwelle und Beplankung

Tafelbauwände, auch Rahmenbauwände genannt, sind nach BauNetz Wissen die in Mitteleuropa am häufigsten verwendete Wandkonstruktion im Holzbau, sie tragen Lasten sehr materialeffizient ab und lassen sich kostengünstig hochwärmedämmend ausführen.^[1] Die Stäbe des Ständerwerks bestehen meist aus Konstruktionsvollholz mit rechteckigem Querschnitt, und die aussteifende, meist innen liegende Beplankung aus Holzwerkstoffplatten wie Dreischicht- oder OSB-Platten verhindert, dass die Ständer zu ihrer schwachen Achse hin ausknicken.^[1]

Senkrechte Lasten verteilt der Rähm auf die Ständer, die sie an die Schwelle weitergeben, und der Achsabstand der Ständer beträgt meist 62,5 cm, selten 83,3 cm, damit die Platten mit möglichst wenig Verschnitt verlegt werden können.^[1] Für die architektonische Planung spielt das Rastermaß dennoch kaum eine Rolle, weil sich kleinere Randfelder und Auswechslungen für Öffnungen ohne großen Aufwand einfügen lassen.^[1]

In Holzrahmenwänden laufen Leitungen und Dosen durch die Installationsschicht, in der sich auch Wasser aus einer undichten Leitung verteilt. Bevor jemand Bekleidungen abnimmt oder nasse Wände anfasst, werden die Sicherungen dieser Räume ausgeschaltet, denn ein Lichtschalter lässt die Steckdosen unter Strom. Bei einem nassen Verteiler bleibt der Hausanschlussraum verschlossen, bis Feuerwehr oder örtlicher Netzbetreiber ihn sichern, und die Kellertreppe hinab geht bei steigendem Wasser niemand.

Aufbau einer Außenwand im Holzrahmenbau

Als Außenwand wird das Ständerwerk nach BauNetz Wissen oft eher nach der nötigen Dämmstärke bemessen als nach der Statik, etwa mit 60/200 oder 60/240 mm für tragende Außenwände und 60/120 mm für tragende Innenwände.^[1] Ein typischer Aufbau beginnt innen mit einer 10 bis 20 mm dicken Bekleidung aus Gipskarton, Holzwerkstoff oder Holzschalung, gefolgt von einer 60 mm tiefen Installationsschicht und einer 20 mm dicken OSB-Platte, deren abgeklebte Stöße die Wand aussteifen und die luft- und dampfdichte Schicht bilden.^[1] Ein feuchter Fleck an der Wand auf der Bekleidung zeigt oft als Erstes, dass sich in der Installationsschicht Wasser verteilt. Ist dort eine Leitung ausgelaufen, erreicht die Wasserschadensanierung den Hohlraum oft durch kleine Öffnungen in der Bekleidung.

Dahinter liegt das 200 mm tiefe Ständerwerk mit Zellulose-Einblasdämmung im Gefach, außen eine 20 bis 60 mm dicke Holzweichfaserplatte gegen Wärmebrücken, eine diffusionsoffene Fassadenbahn und eine hinterlüftete Fassade aus Holzschalung, Platten oder Blech.^[1] Weil die Wände weitgehend im Werk vorgefertigt werden können, einschließlich Fenstern und Fassadenbekleidung, entsteht das komplexe Bauteil Außenwand mit seinen vielen Anschlüssen unter optimalen Bedingungen.^[1]

Baulicher Holzschutz nach DIN 68800-2

Die Norm DIN 68800-2 legt vorbeugende bauliche Maßnahmen fest, die die Dauerhaftigkeit von Bauteilen aus Holz und Holzwerkstoffen sichern, und die gültige Ausgabe vom Februar 2022 ersetzt die Fassung von 2012.^[2] Gegenüber dieser wurden die Normverweise aktualisiert, Begriffe ergänzt, der Anhang A mit Beispielkonstruktionen überarbeitet, bei denen die Bedingungen der Gebrauchsklasse GK 0 erfüllt sind, und ein Anhang B zu feuchtevariablen Schichten aufgenommen.^[2] Ob ein Holzbauteil nach einem Wasserschaden wieder in seiner Gebrauchsklasse liegt, zeigt die Messung am Holz, und eine Küchenmontage an Holzrahmenwänden wartet auf diesen Wert.

Mit der Änderung A1 wurden die Festlegungen zum klimabedingten Feuchteschutz und die Beispielkonstruktionen an DIN 4108-3 angepasst, die Norm zum klimabedingten Feuchteschutz im Hochbau.^[2]

Wasser, Tauwasser und Gebrauchsklassen

Kurzzeitige Wassereinwirkung lässt Holz nach WECOBIS an der Oberfläche vergrauen, das Holz bleibt aber sehr formstabil und gibt keine wassergefährdenden Inhaltsstoffe ab, und geringe Tauwassermengen sind für Vollholz und Holzwerkstoffe kein Problem.^[3] Erhöhter Tauwasseranfall ist vor allem in Ausbausituationen zu erwarten: Bleibt ein später ausgebautes Dachgeschoss zunächst unbeheizt, können in der Holzbalkendecke Bedingungen entstehen, die zeitweise eine Einordnung in die Gebrauchsklasse 3 verlangen, und als bauliche Gegenmaßnahme kommt etwa eine Dampfsperre auf der warmen Seite in Frage.^[3]

Paraffine und Wachse mit einem Anteil von 0,3 bis 2 % des Trockengewichts verbessern bei Holzwerkstoffen das Verhalten bei kurzzeitiger Wassereinwirkung, und gegen holzzerstörende Pilze und Insekten können wasserlösliche Holzschutzmittel auf Salzbasis, wasseremulgierbare, ölige oder lösemittelhaltige Mittel eingesetzt werden.^[3] Als Alternative zu Holzschutzmitteln und zu Hölzern mit hoher natürlicher Dauerhaftigkeit nennt WECOBIS Verfahren, die Dauerhaftigkeit und Formstabilität des Holzes selbst verbessern.^[3] Paraffinemulsionen in Span- und Faserplatten wirken gegen kurzzeitigen Kontakt mit flüssigem Wasser, nicht aber gegen Luftfeuchte, sie mindern das Quellen nur für begrenzte Zeit und können die Verklebung beeinträchtigen.^[3]

Brand und Rückbau von Holzbauteilen

Im Brandfall bildet sich auf Holz nach WECOBIS eine Holzkohleschicht mit vergleichsweise schlechter Wärmeleitfähigkeit, die feuerhemmend wirkt, zugleich erhöht Holz die Brandlast erheblich, und mit Holzschutzmitteln behandeltes Holz kann gefährliche chlorierte Verbindungen freisetzen.^[3] Ein nötiger chemischer Holzschutz ist vor einer Behandlung mit schaumschichtbildenden Brandschutzmitteln auszuführen, und beide Mittel müssen aufeinander abgestimmt sein.^[3]

Wegen möglicher Belastungen mit Holzschutzmitteln und Anstrichen wird Altholz nach der Altholzverordnung eingestuft, aus der sich die Wege der Verwertung ergeben.^[3]

Holzfassade und Wartung

Außen beanspruchen nach WECOBIS vor allem Sonne, Schlagregen und Spritzwasser, Temperatur, Luftfeuchte, Schmutz und Bewuchs aus Flechten, Moosen oder Schimmelpilzen das Holz, und ein ausreichender Dachüberstand mindert Sonne, Schlagregen und Spritzwasser, während die Farbwahl des Anstrichs die Oberflächentemperatur beeinflusst.^[3] Bei der regelmäßigen Wartung werden Schmutz und Bewuchs entfernt und Lasur oder Anstrich geprüft, und zeigen sich Risse in der Beschichtung, ist ein neuer Anstrich fällig.^[3]

Ob eine Holzkonstruktion unter Dach liegt oder ständig bewittert wird, macht für den Wartungsaufwand einen grundlegenden Unterschied, und durch die passende Wahl von Holzart, Werkstoff und Beschichtung lässt sich dieser Aufwand schon in der Planung gering halten.^[3]

Ältere Fertighäuser in Holzbauweise

Zwischen 1956 und 1989 schrieb DIN 68800 vor, tragende Holzbauteile mit Holzschutzmitteln zu behandeln, und wenn diese Mittel sich zersetzen, riechen ältere Fertighäuser nach der Verbraucherzentrale Nordrhein-Westfalen oft muffig.^[4] Als typische Schadstoffe in solchen Häusern nennt sie Pentachlorphenol, Formaldehyd, Chloranisole, Chlornaphthaline und Asbest, und teilweise weisen ältere Fertighäuser auch Feuchteschäden auf.^[4]

Welche Bauteile belastet sind, lässt sich nach der Verbraucherzentrale ohne Analysen der Baumaterialien nicht beurteilen, darum rät sie zu einem Sanierungskonzept von einem unabhängigen Sachverständigen für Gebäudeschadstoffe und dazu, die Sanierungsziele im Vertrag festzuhalten, abzuwägen, ob Abriss und Neubau am Ende günstiger kämen als die Instandsetzung, und für die Arbeiten schadstoffarme, emissionsgeprüfte Produkte zu verlangen.^[4] Bis dahin helfen verstärktes Lüften und regelmäßiges Entfernen von Staub durch feuchtes Wischen oder einen Staubsauger mit HEPA-Filter.^[4]

Nasse Gefache nach einem Wasserschaden

Läuft in einem Holzrahmenhaus Wasser aus einer Leitung in der Installationsschicht oder hinter einer Beplankung aus, verteilt es sich in der Gefachdämmung und an Ständern und Schwelle, ohne dass es außen sofort sichtbar wird. Wir messen die Holzfeuchte an Schwelle und Ständern, öffnen die Beplankung dort, wo die Werte es verlangen, und nehmen durchnässte Dämmung heraus, damit das Gefach technisch getrocknet werden kann. Ist die Schwelle betroffen, prüfen wir auch ihren Anschluss an Bodenplatte oder Kellerdecke, und alle Messwerte halten wir in einem Protokoll für Eigentümer und Versicherung fest.

Bei älteren Fertighäusern lassen wir vor dem Öffnen klären, ob Holzschutzmittel oder Asbest verbaut sind, und arbeiten danach mit den passenden Schutzmaßnahmen. Nach dem Trocknen wird die luftdichte Ebene wieder geschlossen, die Dämmung ergänzt und die Bekleidung erneuert, erst wenn die Holzfeuchte wieder im zulässigen Bereich liegt.
