Hinterlüftung

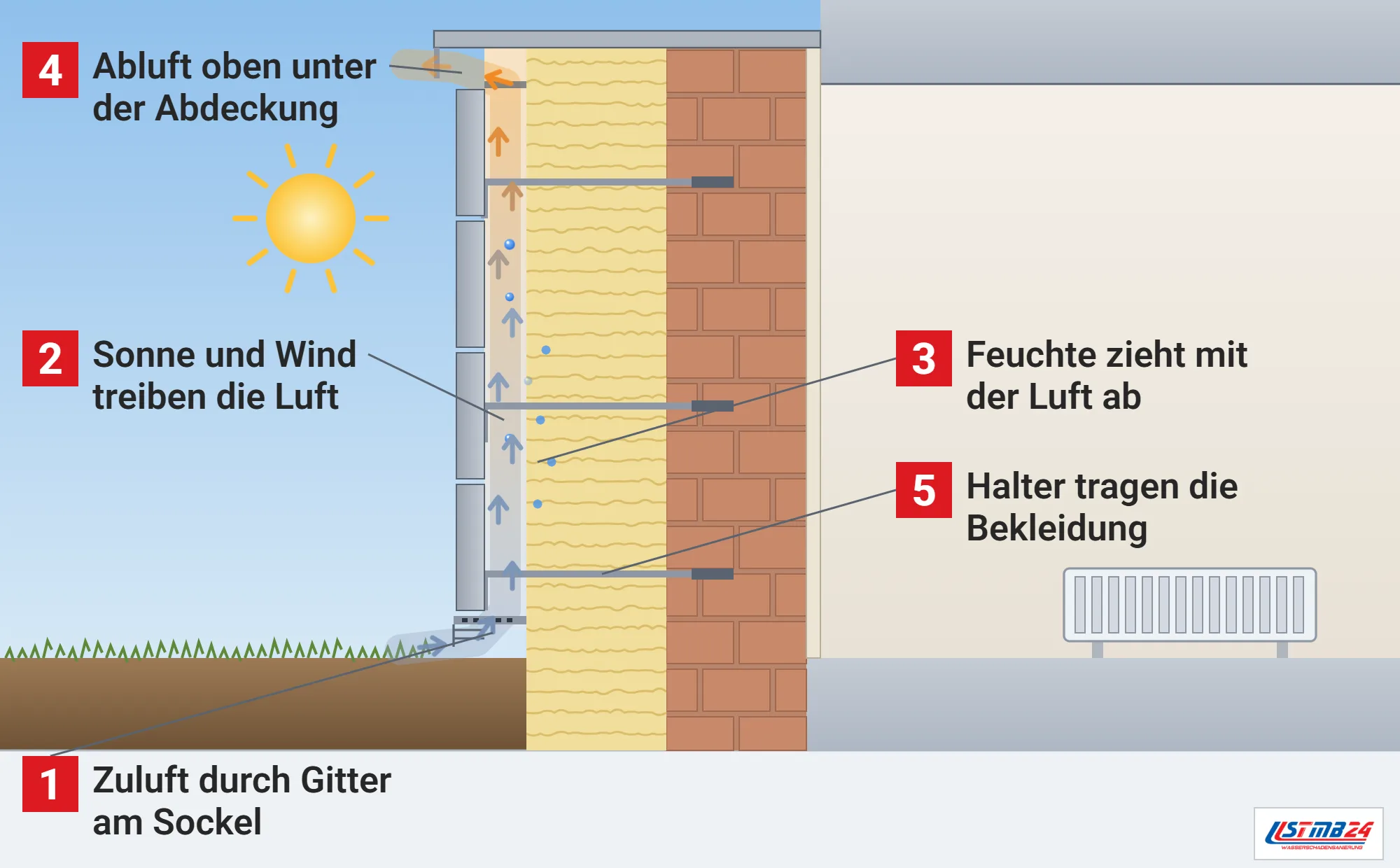

So zieht die Luft durch eine hinterlüftete Fassade

Wie eine Hinterlüftung funktioniert

Bei einer vorgehängten Fassade liegt zwischen der tragenden Wand mit ihrer Dämmung und der Wetterschale aus Bekleidungselementen eine Luftschicht, die über Öffnungen am unteren und oberen Rand und gegebenenfalls über offene Fugen mit der Außenluft verbunden ist.^[1] Ausgetauscht wird die Luft erst, wenn ein Antrieb besteht, vor allem Sonneneinstrahlung oder Wind, und das bayerische Merkblatt nennt die Bauart deshalb hinterlüftbar.^[1]

Im Dach wirkt dasselbe Prinzip: Beim zweischalig belüfteten Dach, früher Kaltdach genannt, liegt direkt über der Wärmedämmung und unter der Unterspannbahn oder dem Unterdach eine Belüftungsschicht.^[2] Feuchte wird dort am wirksamsten abgeführt, wenn Wind auf die Zuluftöffnungen an der Traufe drückt und an den Abluftöffnungen am First Auftrieb und Sog entstehen, der sogenannte Kamineffekt.^[2]

Diese Belüftungsschicht ist nach BauNetz Wissen nicht mit der Luftschicht zwischen Dachdeckung und Unterspannbahn zu verwechseln, die zu jedem geneigten Dach gehört.^[2] Damit ein belüftetes Dach funktioniert, braucht es ausreichende Lüftungsquerschnitte mit Luftwegen ohne Hindernisse, eine Lage, die nicht im Windschatten liegt, und möglichst einfache Grundrisse.^[2]

Hinterlüftung an der Fassade nach DIN 18516-1

Hinterlüftete Außenwandbekleidungen mit und ohne Unterkonstruktion regelt DIN 18516-1, einschließlich der Verankerungen, Verbindungen und Befestigungen, und die Norm legt Planungs-, Bemessungs- und Konstruktionsgrundsätze für dauerhafte Konstruktionen fest.^[5] Die Ausgabe 2024-10 ersetzt die Fassung 2010-06, präzisiert den Anwendungsbereich, erweitert die konstruktiven Anforderungen in Abschnitt 4.3 und ergänzt Prüfverfahren für die Verbindungsmittel.^[5] Zeigt sich innen ein feuchter Fleck an der Wand hinter einer solchen Fassade, liegt die Quelle eher an Anschlüssen als an der Fläche selbst.

In den Leitdetails des Fachverbands Baustoffe und Bauteile für vorgehängte hinterlüftete Fassaden ist der Hinterlüftungsraum in der Fläche, am Sockel und am Dachrand mit mindestens 20 mm eingetragen.^[4] Am Sockel sitzt ein Lüftungsprofil mit mindestens 50 cm² je Meter, am Dachrand oder an der Attika ein Belüftungsprofil unter der Abdeckung.^[4]

Die Unterkonstruktion besteht nach dem Merkblatt der bayerischen Staatsregierung aus Holz oder aus Metall, meist Aluminium, und wird mit Dübeln samt Schrauben in der Tragschicht verankert.^[1] Die Dämmung, meist Mineralwolle, muss aus Platten bestehen, die dicht am Untergrund anliegen, und die Fassade ist nach der Fassung 2010-06 der Norm zwängungsfrei zu montieren, bei Metall mit Fest- und Gleitpunkten.^[1] Ist Regen hinter die Bekleidung gelangt, gehört zu den Sofortmaßnahmen, die Öffnung unten freizuhalten, damit die Hinterlüftung das Wasser abführt.

Bekleidungen und Unterkonstruktion

Als Wetterschale dienten früher vor allem Holzschindeln oder Schieferplatten, heute kommen Holz, Platten aus Hochdrucklaminat, Faserzement von kleinen Schindeln bis zu geschosshohen Tafeln, Aluminium, Kupfer, Titanzink, Edelstahl und Keramik hinzu.^[1] Es gibt außerdem Putzfassaden mit den Merkmalen einer vorgehängten Fassade, bei denen eine durchgehende Putzschicht auf Trägerplatten über einer Unterkonstruktion liegt.^[1] Läuft Wasser hinter einer solchen Wetterschale ins Haus, beginnt die Leckageortung an Fugen, Anschlüssen und Fensterbänken.

Bei Holz sitzen Grundlatten auf der Tragschicht und darauf Traglatten für die Bekleidung, bei Metall tragen Profile die Elemente.^[1] Über die Unterkonstruktion lässt sich jede Dämmdicke einbauen, auch die großen Dicken von Niedrigstenergiegebäuden.^[1] Nach der Checkliste der dena wird die Unterkonstruktion thermisch von der Wand entkoppelt, um Wärmebrücken zu vermeiden, auf die zu erwartenden Windlasten ausgelegt und je nach Fassadenmaterial und Gebäudeklasse mit Brandriegeln oder Fugenabschlüssen versehen.^[6]

Belüftete Dächer: Traufe, First und Lüftungsraum

Für belüftete Dächer mit mehr als 5° Neigung nennt BauNetz Wissen nach DIN 4108-3 und den Merkblättern Wärmeschutz bei Dächern aus den Fachregeln des Dachdeckerhandwerks feste Bedingungen.^[2] An der Traufe beträgt der freie Lüftungsquerschnitt mindestens 2 Promille der zugehörigen Dachfläche, bei Sparrenlängen bis 10 m aber nicht weniger als 200 cm², am First mindestens 0,5 Promille der gesamten geneigten Fläche.^[2]

Über der Dämmschicht bleiben mindestens 200 cm² je Meter belüfteter Strecke frei, bei einer freien Höhe von mindestens 2 cm.^[2] Das Merkblatt Wärmeschutz bei Dach und Wand des Dachdeckerverbands verlangt außerdem eine Höhe des Lüftungsraums von mindestens 3 cm bei Längen bis 7,5 m, 4 cm bis 10 m und 6 cm darüber.^[2] Die Dämmung selbst kann zwischen, über, zwischen und über oder zwischen und unter den Sparren liegen.^[2] War ein Dach nach dem Sturm undicht, prüft der Betrieb auch, ob nasse Dämmung den Lüftungsraum verengt hat.

Was die Hinterlüftung für Feuchte und Wärme leistet

Liegt die Dämmung außen auf der tragenden Wand, sind Temperaturänderungen für die Wand nach dem bayerischen Merkblatt bedeutungslos, Gebäudefugen können in größeren Abständen liegen, und Wärmebrücken an einbindenden Decken und Wänden sind unerheblich.^[1] Tauwasser im Bauteilinneren durch Wasserdampfdiffusion kann bei vorgehängten hinterlüftbaren Fassaden danach nicht auftreten, auch nicht bei hoher Luftfeuchte innen, so dass kein Nachweis nötig ist.^[1] Tauwasser auf der raumseitigen Oberfläche ist wegen des guten Wärmeschutzes nach dem Merkblatt selbst bei hoher relativer Raumluftfeuchte ausgeschlossen.^[1]

Im Sommer führt die Luft im Spalt einen Teil der Sonnenwärme ab, und je kühler es im Belüftungsspalt bleibt, desto weniger Wärme gelangt in den Innenraum, wie stark, hängt am Dämmstandard des Gebäudes.^[3] Die Holzforschung Austria hat das am Forschungshaus in Stetten an einer geschlossenen Lärchenschalung gemessen: Mit weißem Anstrich blieb die Fassadenbahn im August tagsüber am kühlsten, ein schwarzer Anstrich brachte deutlich höhere Temperaturspitzen.^[3]

Infrarotreflektierende Pigmente in einem schwarzen Anstrich wirkten dabei nur geringfügig.^[3] Eine Optimierung für den Sommer darf nach dem Forschungsprojekt weder die Schalldämmung noch die Feuchteresistenz der Fassade verschlechtern, und dazu gehört, Feuchtenester und Korrosion an Verblechungen zu vermeiden.^[3]

Was eine Hinterlüftung dauerhaft wirksam hält

Die Checkliste der Deutschen Energie-Agentur für hinterlüftete Vorhangfassaden verlangt, dass der Luftspalt zwischen Dämmung und Bekleidung frei von Blockaden bleibt und Zu- und Abluft so funktionieren wie geplant.^[6] Stoß- und Horizontalfugen der Bekleidung sollen schlagregendicht und wasserführend ausgeführt sein, und bei Unterkonstruktionen aus Holz muss ein ausreichender Schutz gegen Feuchte sichergestellt sein.^[6]

Für die Dämmung nennt die Checkliste mindestens 12 bis 14 cm im Bestand und 20 cm oder mehr im Neubau, dicht gestoßene Platten, die flächig anliegen, und baubegleitende Kontrollen von Hinterlüftungsebene, Dämmebene und Unterkonstruktion.^[6] Details wie Sockel, Attika, Kanten, Ecken, Laibungen und Brüstungen gibt der Planer nach dem bayerischen Merkblatt in Zeichnungen, Skizzen oder Beschreibungen vor, statt die Lösung allein dem ausführenden Betrieb zu überlassen.^[1] Weil die Verankerung später nicht mehr zu sehen ist, empfiehlt das bayerische Merkblatt ein fotografisches Bautagebuch, von dem der Eigentümer eine Ausfertigung zu seinen Bauunterlagen bekommt.^[1]

Wie wir hinterlüftete Fassaden und Dächer nach Schäden prüfen

Nach Sturm, Hagel oder einem Leck am Dach prüfen wir, ob Wasser hinter Bekleidung oder Deckung gelangt ist, und messen die Feuchte in Dämmung und Holz der Unterkonstruktion. Nasse Dämmstoffe trocknen wir oder tauschen sie aus, je nachdem, was die Messung zeigt.

Bei der Instandsetzung halten wir den Lüftungsraum frei, setzen Lüftungsprofile und Gitter wieder ein und achten darauf, dass Dämmung oder Bahnen den Spalt nicht zudrücken. Fehlen an den Öffnungen Gitter gegen Insekten und Kleintiere, ergänzen wir sie.
