Entkopplungsmatte

So hält eine Entkopplungsmatte Risse von den Fliesen fern

Belag oder Estrich entkoppeln

Tritt- und Luftschall gehören nach BauNetz Wissen zu den häufigsten Störfaktoren im Geschossbau, und eine wirksame Gegenmaßnahme ist die Entkopplung, bei der entweder der Estrich oder der Bodenbelag selbst von der Schicht darunter getrennt ausgeführt wird.^[1] Beim Estrich wirkt das Masse-Feder-Prinzip: Zwischen Untergrund und Estrich liegt eine weich federnde Dämmung mit möglichst geringer dynamischer Steifigkeit, damit die Resonanzfrequenz aus Estrichplatte und Feder möglichst tief liegt und weniger Schall abgestrahlt wird.^[1]

Für die dynamische Steifigkeit, gemessen in MN/m³, nennt BauNetz Wissen etwa 10 bis 70 für Steinwolleplatten, 7 bis 20 für Glaswolleplatten, 30 bis 150 für Holzfaserplatten, 10 bis 30 für Trittschalldämmplatten aus Polystyrol, 100 für Polystyrol-Wärmedämmplatten, 30 für Kokosfasermatten, 120 für Korkschrotplatten, 300 für Holzwolle-Leichtbauplatten und 500 für Korkplatten.^[1] Welche Entkopplung passt, hängt vom Untergrund, vom Oberbelag, von den zu erwartenden Belastungen und von den zusätzlichen Aufgaben ab, die sie übernehmen soll.^[1]

Unter Fliesen auf Entkopplungsmatten können in Bädern elektrische Heizmatten liegen, und in den Wänden laufen Leitungen zu Spiegel, Lüfter und Steckdosen. Ist Wasser unter den Belag gelaufen, werden die Sicherungen von Bad und Heizung abgeschaltet, bevor jemand Fliesen abklopft oder Silikonfugen öffnet; ein Lichtschalter trennt diese Kreise nicht. Ist der Sicherungskasten nass, bleibt das Badezimmer verschlossen, Feuerwehr oder örtlicher Netzbetreiber werden gerufen, und den Keller betritt bei steigendem Wasser keiner.

Was Entkopplungssysteme leisten

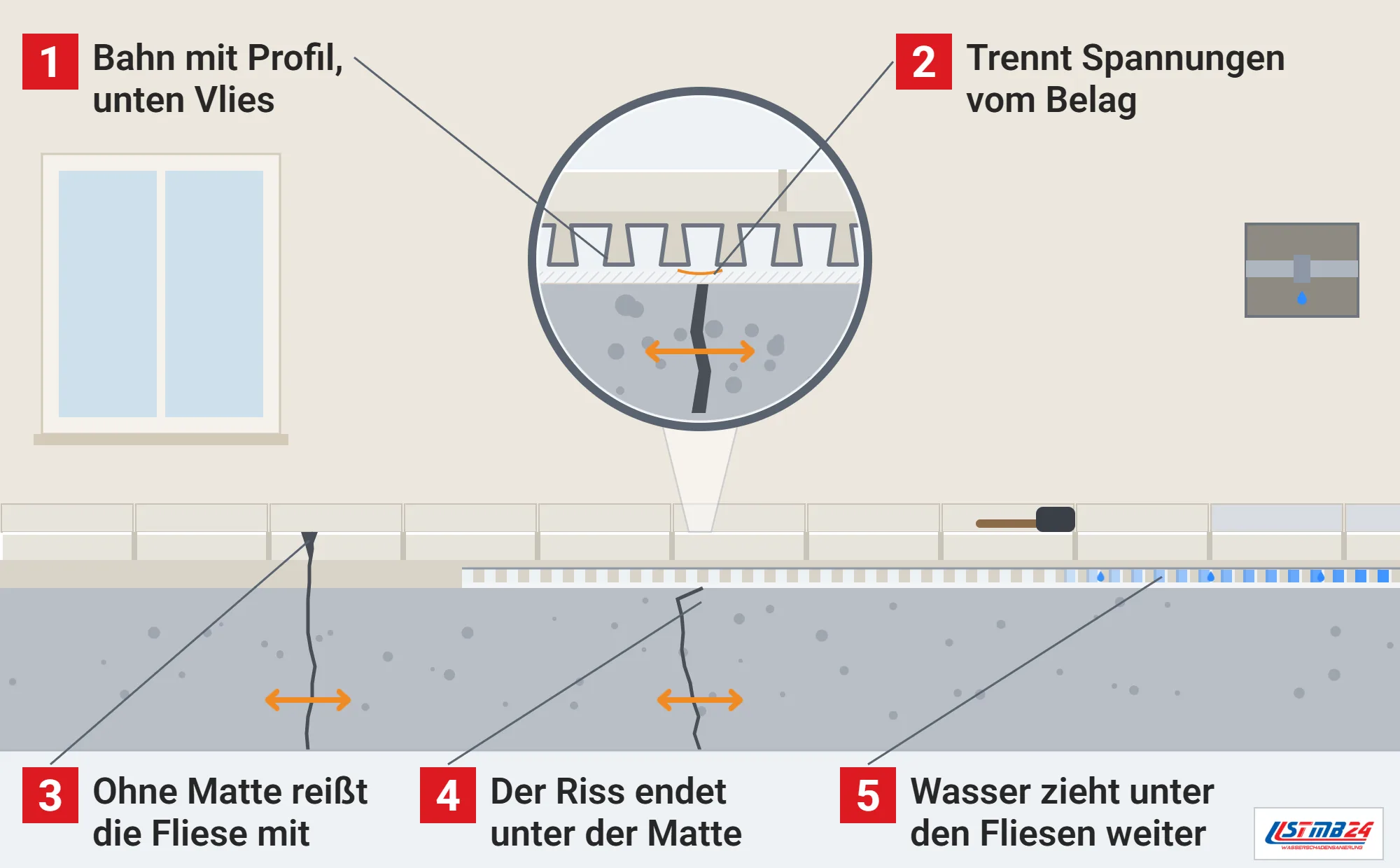

Zur Entkopplung des Oberbelags liegen Entkopplungssysteme zwischen Belag und tragfähigem Untergrund, sie werden in unterschiedlichen Materialien und Strukturen als Vliese oder Matten angeboten und teils lose verlegt, teils mit dem Untergrund verklebt.^[1] Neben der Trittschallminderung können sie je nach Ausführung die Wärmedämmung verbessern, abdichten oder entwässern, als Dampfdruckausgleichsschicht dienen, Scher- und Zugspannungen ausgleichen, Risse überbrücken und mindern, Spannungen trennen, einen alten Nutzbelag schützen und kritische Altuntergründe entkoppeln.^[1] Bei Fliesenarbeiten auf alten, rissigen Böden kann eine solche Matte verhindern, dass sich Risse in den neuen Belag fortsetzen.

Entkopplungssysteme gelten nach BauNetz Wissen als Sonderkonstruktion, weil sie derzeit in keinem Regelwerk erfasst sind, darum sind Aufbau, Kleber und Belag auf das jeweilige System abzustimmen und nach den Angaben seines Herstellers zu verarbeiten.^[1] Gelangt bei einer undichten Fuge Wasser unter den Fliesen bis in die Matte, entscheidet der Aufbau der jeweiligen Matte, ob sie abdichtet oder das Wasser nur weiterleitet.

Abdichtende Matten unter Fliesen

Bahnenförmige Abdichtungen im Verbund mit Fliesen werden nach dem Merkblatt 5 der Gipsindustrie ähnlich verarbeitet wie flüssige Abdichtungen und eignen sich sehr gut für den Holz- und Trockenbau, und im Stand von 2022 nennt das Merkblatt dafür die Wassereinwirkungsklassen W0-I bis W2-I an Wand und Boden, wobei am Boden spätere Punktlasten und rollende Lasten in die Wahl des Belags einfließen.^[3] Die abdichtende Schicht besteht aus Kunststoffbahnen auf thermoplastischer oder elastomerer Basis mit mindestens 0,2 mm Dicke.^[3]

Das Merkblatt unterscheidet vlieskaschierte profilierte Bahnen, die unten oder beidseitig mit Vlies oder Gewebe kaschiert sind, von unprofilierten Bahnen, die immer beidseitig kaschiert sind und vor allem bei höherer statischer Belastung verwendet werden.^[3] Bahnen nach DIN 18534-2 liegen dagegen unter Schichten, die nicht unmittelbar einen Belag tragen, zum Beispiel unter Estrich oder Wanne, und dürfen auch direkt auf Holzwerkstoffplatten verlegt werden.^[3]

Als dritte Bauart nennt das Merkblatt plattenförmige Abdichtungen in den Klassen W0-I bis W2-I, etwa Hartschaumträgerplatten aus EPS oder XPS mit mindestens 5 mm Gesamtdicke und werkseitiger Abdichtungsbahn von mindestens 0,15 mm, EPS-Platten ab 10 mm mit werkseitiger Dichtschlämme oder Reaktionsharzschicht oder wasserundurchlässige XPS-Platten, die in W2-I mindestens 25 mm dick sein müssen.^[3]

Bahnen im Verbund nach DIN 18534-5

Die DIN 18534-5 vom Oktober 2025 betrifft Bahnen, die in Innenräumen auf Wand und Boden unter Fliesen und Platten abdichten, sie gilt bis zu einem Wasseranstau von 10 cm, wird gemeinsam mit Teil 1 der Normenreihe angewandt und schließt Bahnen nach Teil 2 ausdrücklich aus.^[2] Sie löst die Fassung vom August 2017 und deren Änderung aus dem Jahr 2018 ab.^[2]

Mit der Neufassung dürfen solche Bahnen auch an Wandflächen der Wassereinwirkungsklasse W3-I liegen, unter wartungsbedürftigen Dichtstofffugen ist ein Schnittschutz vorgesehen, und neu geregelt sind Bohrungen durch die Abdichtungsschicht.^[2]

Fugen, Wannen und Wartungsfugen

Übergänge und Bewegungen dürfen die Abdichtung nach dem Merkblatt nicht schwächen, darum ist auf Eckfugen, Fugen zwischen Wand und Wand oder Wand und Boden, Anschlüsse an Bade- und Duschwannen und Dehnungsfugen großer Flächen besonders zu achten, und Bewegungsfugen erhalten Dichtbänder, die in die Flächenabdichtung eingelegt werden.^[3] Werden die zulässigen Verformungen im Fugenbereich überschritten, kann das Dichtband als Schlaufe eingebaut werden.^[3]

Sichtbare elastische Fugen im Fliesenbelag aus Silikon sind nach dem Merkblatt in der Regel Wartungsfugen, und wenn die Masse beim Erneuern herausgeschnitten wird, darf das Abdichtungsband dahinter nicht verletzt werden.^[3] Sanitärobjekte sind über Dichtbänder, etwa spezielle Wannendichtbänder, dauerhaft dicht an die Abdichtungsebene anzuschließen.^[3]

Untergrund, Estrich und Gefälle

Für die Qualität einer Abdichtung unter Fliesen ist nach dem Merkblatt der Gipsindustrie der Untergrund maßgeblich: Er muss in seiner Ebenheit auf den späteren Belag abgestimmt, ausreichend tragfähig und trocken, maßhaltig und nur so weit verformbar sein, wie der Belag es aufnehmen kann, und frei von durchgehenden Rissen, Öl, Fett, losen Teilen und Staub.^[3] Löcher, Fugen, Risse und ähnliche Vertiefungen sind vorher auszuspachteln oder zu schließen.^[3]

Für Estriche gilt DIN 18560, für Fertigteilestriche gelten die Angaben des Herstellers, bodengleiche Duschbereiche brauchen ausreichendes Gefälle bei eingehaltener Nenndicke, und Flächen mit Gefälle für planmäßig anfallendes Wasser sind aus feuchteunempfindlichen Estrichmaterialien herzustellen.^[3] Weil bodengleiche Duschen bei einem Rückstau je nach Ausführung nur 5 bis 10 Liter Wasser aufnehmen können, ist der Nutzer darauf hinzuweisen und unter Umständen eine Schwelle an der Tür vorzusehen.^[3]

Holzuntergründe und Mischbauweise

Holz und Holzwerkstoffe zählt das Merkblatt der Gipsindustrie zu den feuchteempfindlichen Untergründen, die bei Feuchtewechseln deutlich quellen und schwinden, und nach DIN 18534-6 kommen sie unter flüssigen oder bahnenförmigen Verbundabdichtungen nicht als Untergrund in Frage, plattenförmige Abdichtungen verlangen auf ihnen besondere Maßnahmen.^[3] Bei Mischbauweisen müssen Holzwerkstoffbeplankungen mindestens 10 mm dick sein und eine zusätzliche Bekleidung aus mindestens 9,5 mm dicken Gipsplatten oder 10 mm dicken plattenförmigen Abdichtungen erhalten, die nur auf tragfähigem Holz verklebt werden darf.^[3]

Bei Holzbalkendecken rät das Merkblatt, unter solchen Bädern keine zusätzliche Dampfsperrfolie unter die Decke zu legen, damit eindringendes Wasser schnell auffällt.^[3]

Wasser unter Fliesen auf Entkopplung

Läuft unter einem Fliesenbelag auf Entkopplungsmatte Wasser aus, etwa an einer undichten Leitung im Bad, kann es sich zwischen Matte, Kleber und Untergrund ausbreiten, ohne dass der Belag es sofort zeigt. Wir orten die Ursache, messen die Feuchte an den Rändern, an der Deckenunterseite und über Kontrollöffnungen und prüfen, ob die Fliesen hohl klingen.

Hat sich die Matte gelöst oder ist der Untergrund darunter durchfeuchtet, nehmen wir den Belag im betroffenen Bereich ab, trocknen die Konstruktion technisch und ersetzen beschädigte Lagen. Neu verlegt wird erst, wenn die Messwerte stimmen, mit Entkopplung, Abdichtung, Kleber und Fugenmaterial, die zu einem System gehören.
