Verbundestrich

So ist ein Verbundestrich aufgebaut

Wie ein Verbundestrich aufgebaut ist

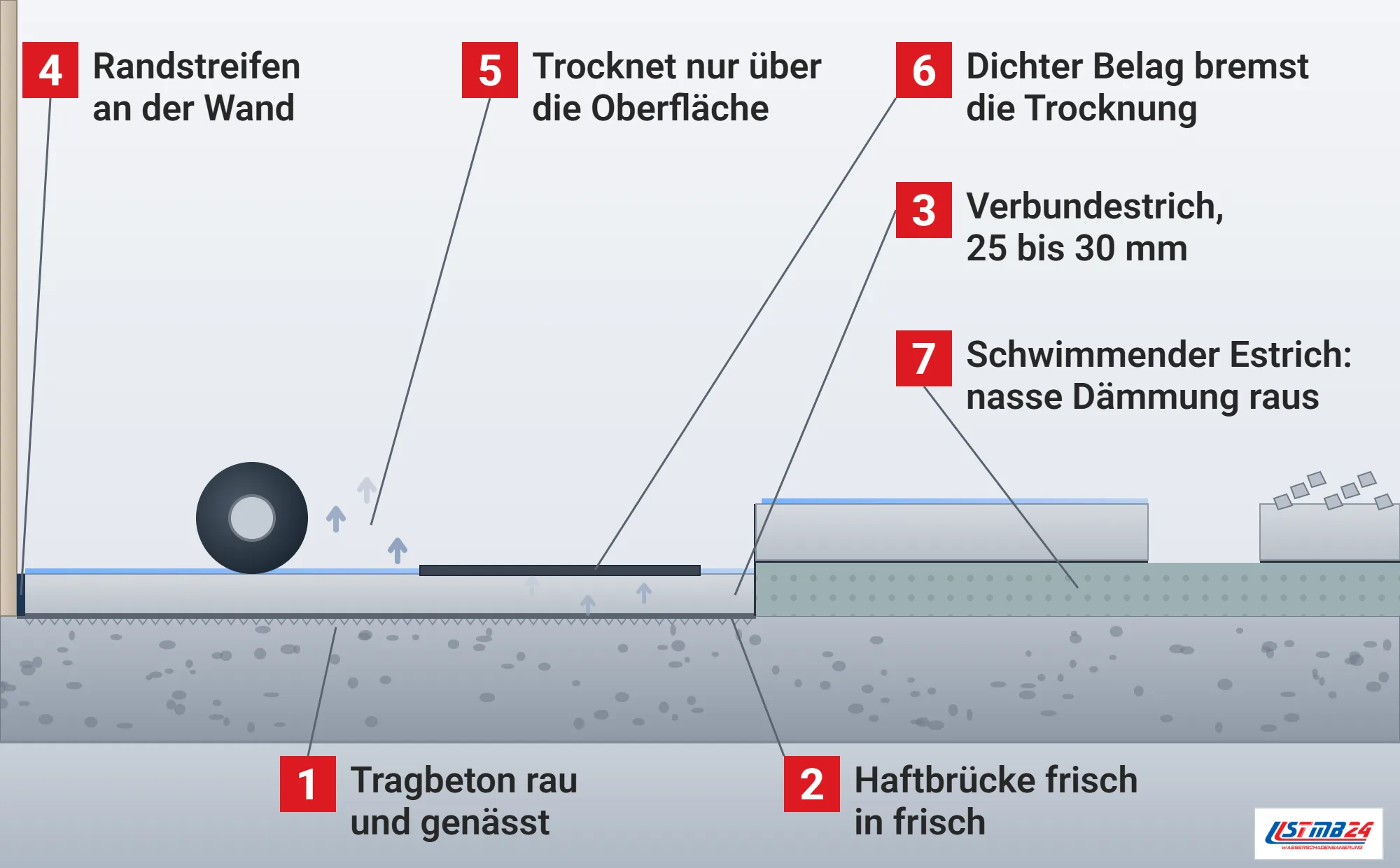

Im Querschnitt besteht ein Verbundestrich nach BauNetz Wissen von unten nach oben aus Rohdecke, Estrich und Belag, wobei der Belag auch entfallen kann.^[2] Bleibt er weg, wird der Estrich selbst begangen oder befahren und heißt dann Nutzestrich.^[2] Im gewerblichen Bereich kommen Verbundestriche überall dort zum Einsatz, wo starke mechanische Belastungen auftreten, etwa durch Fahrverkehr, ohne solche Lasten ist im Wohnungsbau ein Estrich auf Trennschicht weniger aufwendig und vorzuziehen.^[2]

Das Zement-Merkblatt des Vereins Deutscher Zementwerke unterscheidet drei Arten, einen Estrich einzubauen: fest mit dem Tragbeton verbunden, durch eine dünne Trennschicht vom Untergrund getrennt oder schwimmend auf einer Dämmschicht.^[1] Bei der Planung sollte nach dem Merkblatt geprüft werden, ob ein nachträglicher Estrich überhaupt nötig ist, denn oft lässt sich der Tragbeton gleich oberflächenfertig herstellen.^[1]

Nach dem Zentralverband Deutsches Baugewerbe liegen Verbundestriche in der Regel nur in Kellern oder Garagen.^[3] Das sind auch die Räume, in denen nach Starkregen oder Rohrbruch Wasser steht. Bevor jemand einen solchen nassen Boden betritt, werden die Stromkreise der Räume im Sicherungskasten abgeschaltet, ein Druck auf den Lichtschalter reicht dafür nicht. Steht der Kasten selbst im Wasser, wird der Raum nicht betreten, bis der örtliche Netzbetreiber oder die Feuerwehr ihn wieder freigibt, und bei weiter steigendem Pegel geht niemand die Kellertreppe hinunter.

Dicke und Bezeichnung nach DIN 18560-3

Die Dicke eines Verbundestrichs soll mindestens das Dreifache des größten Korns im Mörtel betragen, bei 8 mm Größtkorn also 25 mm.^[1] Einschichtige Estriche über 50 mm empfiehlt das Merkblatt aus Gründen der Verarbeitung nicht, außer Konsistenz und Einbaugerät erlauben auch unten eine ausreichende Verdichtung.^[1] Üblich sind nach BauNetz Wissen 25 bis 30 mm bei Zementestrich und 20 mm bei Gussasphaltestrich.^[2] Estriche über 80 mm folgen nach dem Merkblatt betontechnologischen Grundsätzen und werden wie eine Betonplatte bemessen.^[1]

Für die Belastbarkeit spielt die Dicke kaum eine Rolle, weil der Verbund alle statischen und dynamischen Kräfte in den tragenden Untergrund weiterleitet.^[1][2] Der Untergrund bestimmt damit, was der Boden aushält.^[1] Stand Abwasser im Haus auf einem solchen Boden, lässt er sich gründlich reinigen, weil keine Dämmschicht darunter das Wasser aufnimmt.

Der Buchstabe V und die Nenndicke kennzeichnen den Verbund, und wird der Estrich ohne Belag genutzt, gehört die Verschleißwiderstandsklasse dazu.^[1] Sie wird nach BauNetz Wissen bei Zementestrichen nach Böhme angegeben, bei Kunstharzestrichen nach RWA oder BCA und bei Magnesiaestrichen als Oberflächenhärte.^[2] Am häufigsten wird für Verbundestriche Zement verwendet, Estriche mit Magnesia, Anhydrit oder Gussasphalt haben hier nur einen geringen Marktanteil.^[2]

Haftverbund: worauf es beim Einbau ankommt

Erhärten, Temperaturwechsel und Austrocknen verformen den Estrich, das erzeugt Zugspannungen in der Schicht und Scherspannungen in der Haftfläche, die zum Ablösen vom Untergrund führen können.^[1] Das Merkblatt empfiehlt deshalb einen Estrich, dessen Elastizitätsmodul möglichst unter dem des Tragbetons liegt, etwa durch Zusatz von Kunstharzdispersionen, und eine rasche Entwicklung der Biegezugfestigkeit durch Nachbehandlung und Zementart.^[1] Hohl klingende Fliesen auf einem Kellerboden sind ein Zeichen für eine solche Ablösung, und Wasser unter den Fliesen kann sich dann in der Haftfläche ausbreiten.

Für einen guten Haftverbund muss der Tragbeton ausreichend rau sein, und auf befahrbaren Flächen verlangt das Merkblatt mindestens die Haftzugfestigkeitsklasse B1,5 nach DIN EN 13813.^[1] Staub, Öl, Anstriche, Mörtelreste und lose Teile werden entfernt, und zwar mit Wasserstrahl oder Absaugen, ein Besen reicht nicht.^[1] Danach wird der Tragbeton etwa 48 Stunden genässt, muss vor dem nächsten Schritt aber pfützenfrei und leicht angetrocknet sein, bevor eine Haftbrücke aus Zementmörtel eingebürstet und der Estrich frisch in frisch aufgebracht wird.^[1]

Nach DIN sind Haftbrücken zwischen Rohdecke und Estrich nicht vorgesehen, BauNetz Wissen beschreibt sie aber als in der Praxis verbreitet und hält das Einbringen nass in nass für günstig.^[2] Verlaufen Rohre oder Kabel auf dem Untergrund, ist eine Ausgleichsschicht nötig, die vor dem Auftrag des Verbundestrichs noch nicht erstarrt sein darf, sofern keine Haftbrücke folgt.^[2][1] An Wänden und Stützen empfiehlt das Merkblatt einen Randstreifen gegen Risse aus Verformungen der Decke.^[1]

Risse und Hohlstellen im Verbundestrich

Weil er vollflächig aufliegt, spürt ein Verbundestrich jede Verformung des Untergrunds und reagiert darauf mit Druck- oder Zugspannungen oder mit Rissen.^[2] Die Verformungseigenschaften von Estrich und Untergrund sollten deshalb aufeinander abgestimmt sein.^[2]

Für zementgebundene, fugenlose Estriche auf Beton nennt ein Fachbeitrag in der Zeitschrift Der Bausachverständige als typische Schäden Haarrisse, Netzrisse und Trennrisse sowie Hohlstellen, also Ablösungen vom Betonuntergrund.^[4] Haar- und Netzrisse entstehen danach, wenn der Estrich in den ersten Stunden zu stark austrocknet oder in der Nacht nach dem Einbau zu schnell abkühlt, und Netzrisse können bei Störungen im Verbund zu Hohlstellen führen.^[4]

Trennrisse übertragen sich aus dem Betonuntergrund in den Estrich und lassen sich nicht immer vermeiden, weil zementgebundene Bauteile nie ganz rissfrei sind.^[4] Einen technischen Mangel begründen sie nach dem Beitrag nicht, solange Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit nicht leiden.^[4]

Wenn ein Verbundestrich nass geworden ist

Eine Bodenkonstruktion ohne Trittschall- und Wärmedämmschicht kann nach dem Umweltbundesamt Feuchte nur über Diffusion abgeben, wenn sie stark durchnässt ist.^[5] Dichte Oberbeläge wie diffusionsdichte Versiegelungen, Anstriche oder verklebte PVC-Beläge verzögern diesen Vorgang oder verhindern ihn ganz.^[5]

Für einen nassen Verbundestrich hält der Leitfaden die technische Trocknung meist für nicht wirtschaftlich und empfiehlt den Rückbau.^[5] Ist der Estrich dagegen nur unterhalb der Materialsättigung durchfeuchtet und zeigt die Sondenmessung weniger als 100 Prozent relative Feuchte, kann unter Bedingungen getrocknet werden: Die Trocknung muss innerhalb von höchstens 4 Wochen gelingen, es darf kein Geruch entstehen, und die Wände am Übergang zum Boden sind auf Feuchte und Schimmel zu prüfen.^[5] Liegen Fliesen im Mörtelbett auf einem durchfeuchteten Verbundestrich, lassen sie sich nach dem Leitfaden nicht sinnvoll ohne den Estrich entfernen.^[5]

Der Zentralverband Deutsches Baugewerbe hält Verbundestriche nach Hochwasser im Einzelfall für gut trocknungsfähig, ein schwimmender Estrich auf durchnässter, offenporiger Dämmschicht muss dagegen ausgebaut werden.^[3] War das Wasser durch Fäkalien oder Heizöl belastet, verlangt der Verband für Fußbodenaufbauten mit Dämmschicht, Estrich und Dämmung zu entfernen.^[3]

Wie wir einen nassen Verbundestrich beurteilen

Nach einem Wasserschaden prüfen wir zuerst, ob der Boden überhaupt ein Verbundestrich ist, denn bei einer Dämmschicht darunter gelten andere Regeln. Dann messen wir die Feuchte im Estrich mit Sonde, CM-Messung oder Darrprobe, stellen fest, welcher Belag die Abgabe der Feuchte bremst, und halten alles im Trocknungsprotokoll fest.

Liegt die Feuchte unter der Materialsättigung und lässt sich der Belag öffnen, trocknen wir technisch und prüfen die Wandanschlüsse mit. Ist der Estrich gesättigt, das Wasser belastet oder trägt er Fliesen im Mörtelbett, besprechen wir den Rückbau und bauen den neuen Verbundestrich mit sorgfältig vorbereitetem Haftverbund auf.
