Doppelboden

So ist ein Doppelboden aufgebaut und so wird Wasser darunter gefunden

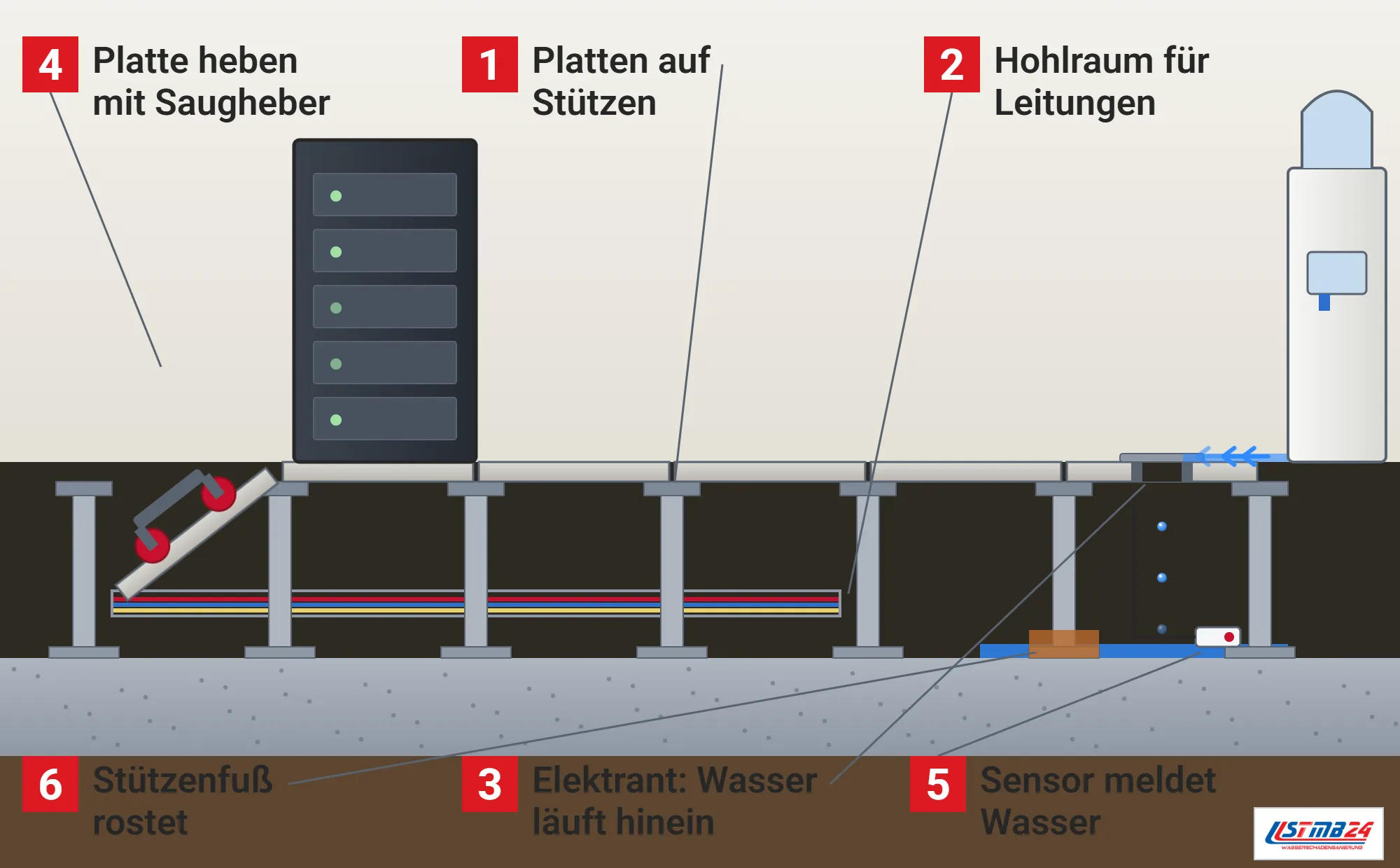

Wie ein Doppelboden aufgebaut ist

Die kleinste tragfähige Baugruppe heißt nach der Anwendungsrichtlinie des Bundesverbands Systemböden Doppelbodenelement: eine Doppelbodenplatte mit ihrer Unterkonstruktion aus im Wesentlichen vier Stützen, Stützenkopfauflagen und bei Bedarf aussteifenden Rasterstäben oder Profilen.^[1] Beim Schaltwartendoppelboden für hohe Querstabilität liegen die Platten auf sogenannten C-Profilen, die mit den Stützen verschraubt sind.^[1] Das Raster der Stützen und Platten beträgt im Regelfall 600 mal 600 Millimeter, in Randbereichen ergeben sich oft kleinere Elemente.^[2]

Unter einem Doppelboden laufen Strom- und Datenkabel. Ist Wasser in den Hohlraum gelaufen, schaltest du vor dem Anheben einer Platte die Sicherung der betroffenen Bereiche aus, ein Lichtschalter trennt diese Leitungen nicht. Steht der Sicherungskasten oder eine Unterverteilung im Wasser, betritt niemand den Raum, Feuerwehr oder örtlicher Netzbetreiber übernehmen, und bei steigendem Wasser im Keller geht niemand hinunter.

Wo Doppelböden eingesetzt werden

Die Anwendungsrichtlinie nennt als Einsatzgebiete Büro- und Verwaltungsbereiche, öffentliche Bereiche, EDV-Zentralen und Nebenräume, Werkstätten und Arbeitsräume mit Fertigung sowie die Kombination mit Hohlböden, und zunehmend kommen Systemböden auch im Wohnungsbau vor.^[1] Installationen lassen sich im Hohlraum später mit geringem Aufwand nachverlegen, und Doppelböden können zusätzlich Luft führen, etwa als Zuluft für eine Quelllüftung im Großraumbüro oder als Abluft in einem Reinraum.^[2]

Hohlböden verbinden die freie Installation darunter mit einer geschlossenen Oberfläche und sind die günstigere Variante, kombiniert mit Doppelbodentrassen bleibt der Zugang im Trassenbereich frei.^[2] Für den Wasserschaden ist dieser Unterschied entscheidend: Unter einem Doppelboden kommt man an jede Stelle, unter einem Hohlboden nur über Revisionsöffnungen oder Bohrungen.

Tragfähigkeit und Werkstoffe beim Doppelboden

Für die Tragfähigkeit eines Doppelbodens sind in der Regel Einzellasten auf kleinen Aufstandsflächen entscheidend, und die Belastungsklasse ergibt sich aus der Versagenslast im Kurzzeitversuch am schwächsten Punkt eines Elements mit einem Sicherheitsfaktor von mindestens 2,0.^[1] Die Durchbiegung einer Platte soll im Mittel kleiner als ein Dreihundertstel der Kantenlänge sein und darf bei Last am Rand 2,5 Millimeter nicht überschreiten.^[1]

Doppelbodenkomponenten können aus organischen, mineralischen oder metallischen Werkstoffen oder aus Kombinationen bestehen, und Holzwerkstoffplatten müssen mindestens der Emissionsklasse E1 entsprechen.^[1] Maßänderungen durch Temperatur und Feuchte sind je nach Werkstoff ein natürliches Verhalten, das Planung und Konstruktion berücksichtigen müssen.^[1] Nach einem Schaden wissen wir deshalb erst, wie empfindlich ein Boden ist, wenn wir eine Platte umgedreht und ihren Kern gesehen haben.

Klima, Korrosion und Hygiene im Hohlraum

Standardmäßig sind die Werkstoffe für Temperaturen von 15 bis 25 °C und eine relative Luftfeuchte von 40 bis 65 Prozent ausgelegt, abweichende Bedingungen in Bauphase oder Nutzung muss der Planer angeben.^[1] Korrosionsgefährdete Teile brauchen einen Korrosionsschutz für eine Innenraumbeanspruchung in warmer, trockener Atmosphäre, nachgewiesen mit einer Salzsprühnebelprüfung von mindestens 72 Stunden.^[1]

Doppelböden bilden Hohlräume, die von Raum- und Außenluft teilweise abgeschlossen sind, und hohe Luftfeuchte kann dort nach der Richtlinie zu hygienischen Problemen führen.^[1] Montiert werden darf ein Systemboden deshalb erst, wenn Rohdecke und Baukörper ausgetrocknet sind, damit sich keine Pilze bilden, und danach dürfen nachfolgende Gewerke keine Feuchte einbringen, die das Klima im Hohlraum verändert.^[2] Was für den Neubau gilt, gilt nach einem Leck erst recht: Feuchte im Hohlraum betrifft auch die Hygiene.

Was die VOB für Doppelböden festlegt

Ist die VOB/C vereinbart, fallen Systemböden unter die DIN 18340 für Trockenbauarbeiten.^[2] Für Doppelböden folgt daraus unter anderem, dass der Zugang zum Hohlraum jederzeit und an jeder Stelle möglich sein muss, die Unterkonstruktion dauerhaft mit dem Rohboden verklebt ist, die Platten lose aufliegen und die Schnittkanten feuchteempfindlicher Baustoffe gegen Nässe geschützt werden.^[2] Ist nur der Belag abgenutzt oder beschädigt, lässt er sich nach baukobox abschälen und auch im laufenden Betrieb durch einen neuen ersetzen, während der tragende Unterbau unverändert bleibt.^[2]

Wasser im Doppelboden erkennen

In Rechenzentren kann Wasser nach dem IT-Grundschutz des BSI durch undichte Wasserleitungen, Hochwasser, Rohrbruch oder defekte Sprinkler- und Klimaanlagen eintreten, Geräte beschädigen und einen Kurzschluss auslösen, der Bereiche ausfallen lässt oder einen Brand verursachen kann.^[3] Alle Einrichtungen der Infrastruktur, ausdrücklich auch die Leckageüberwachung, müssen dort automatisch überwacht und Störungen schnellstmöglich weitergeleitet werden.^[3]

In einem Rechenzentrum dürfen nach dem Baustein nur Leitungen verlaufen, die der Technik darin dienen, und lässt sich eine fremde Leitung nicht vermeiden, sind ihre Risiken etwa durch Einhausung und Überwachung zu minimieren.^[3] Wo eine solche Überwachung fehlt, etwa im Büro, kann sich Wasser aus einem Heizkörper, einer Teeküche oder einer Klimaleitung unter den Platten über große Flächen verteilen, bevor es an einer Plattenfuge sichtbar wird. Ein Leckageschutz mit Sensoren unter den Platten meldet solches Wasser früh und kann die Zuleitung automatisch sperren.

Sonderplatten, Wandanschluss und Elektrostatik

Neben den Standardplatten gibt es Sonderdoppelbodenplatten mit abweichenden Eigenschaften, etwa Ausschnitt-, Anschnitt- und Einschnittplatten, Elektrantenplatten für Strom- und Datenanschlüsse, Lüftungsplatten und Platten mit abweichenden Kantenlängen.^[1] In Anschlussbereichen sind je nach System konstruktive Maßnahmen nötig, damit die geforderte Tragfähigkeit erhalten bleibt, und in Teilbereichen, etwa bei Konvektoren am Rand, darf davon in Absprache abgewichen werden, solange der Boden gebrauchstauglich bleibt.^[1]

Am Rand verbindet ein Wandanschlussband den Systemboden mit dem Baukörper, das Relativbewegungen erlaubt und die Übertragung von Körperschall verringert, und Abschottungen unterteilen den Hohlraum in Teilbereiche.^[1] Die elektrostatischen Eigenschaften legt der Planer je nach Nutzung fest, etwa Grenzwerte für die Ableitfähigkeit in der Elektronikfertigung, gemessen im Regelfall nach DIN EN 1081.^[1] Doppelböden, die nach der Richtlinie zertifiziert sind, können ein Gütesiegel tragen, für das eine angemeldete Zertifizierungsstelle Erstprüfungen und regelmäßige Fremdüberwachungen durchführt.^[1]

Für einen Wasserschaden zählen diese Details, weil Elektranten- und Lüftungsplatten Öffnungen haben, durch die Wasser schneller in den Hohlraum läuft, und weil ein nasser Wandanschluss die Feuchte in die angrenzende Wand weitergeben kann.

Wie wir einen nassen Doppelboden trocknen

Der Vorteil des Doppelbodens zeigt sich nach einem Schaden: Wir heben Platten in einem Raster ab, saugen stehendes Wasser auf der Rohdecke ab und sehen, wie weit es gelaufen ist. Danach trocknen wir den Hohlraum mit Luftentfeuchtern und Ventilatoren, messen die Feuchte der Rohdecke und kontrollieren Stützenfüße und Verklebung auf Rost und Ablösungen. Dazu nehmen wir auch Platten außerhalb der sichtbaren Nässe auf, denn auf der Rohdecke läuft Wasser dem Gefälle nach.

Platten mit nassen Kanten oder Kernen aus Holzwerkstoff prüfen wir einzeln und ersetzen gequollene durch Platten desselben Systems. Bevor Leitungen im Hohlraum nach einem Wasserschaden wieder in Betrieb gehen, prüft eine Elektrofachkraft die Anlage, etwa mit einer Isolationsmessung, und wir halten Messwerte und Fotos im Trocknungsprotokoll fest.
