Rohrbegleitheizung

So hält die Rohrbegleitheizung die Leitung frostfrei

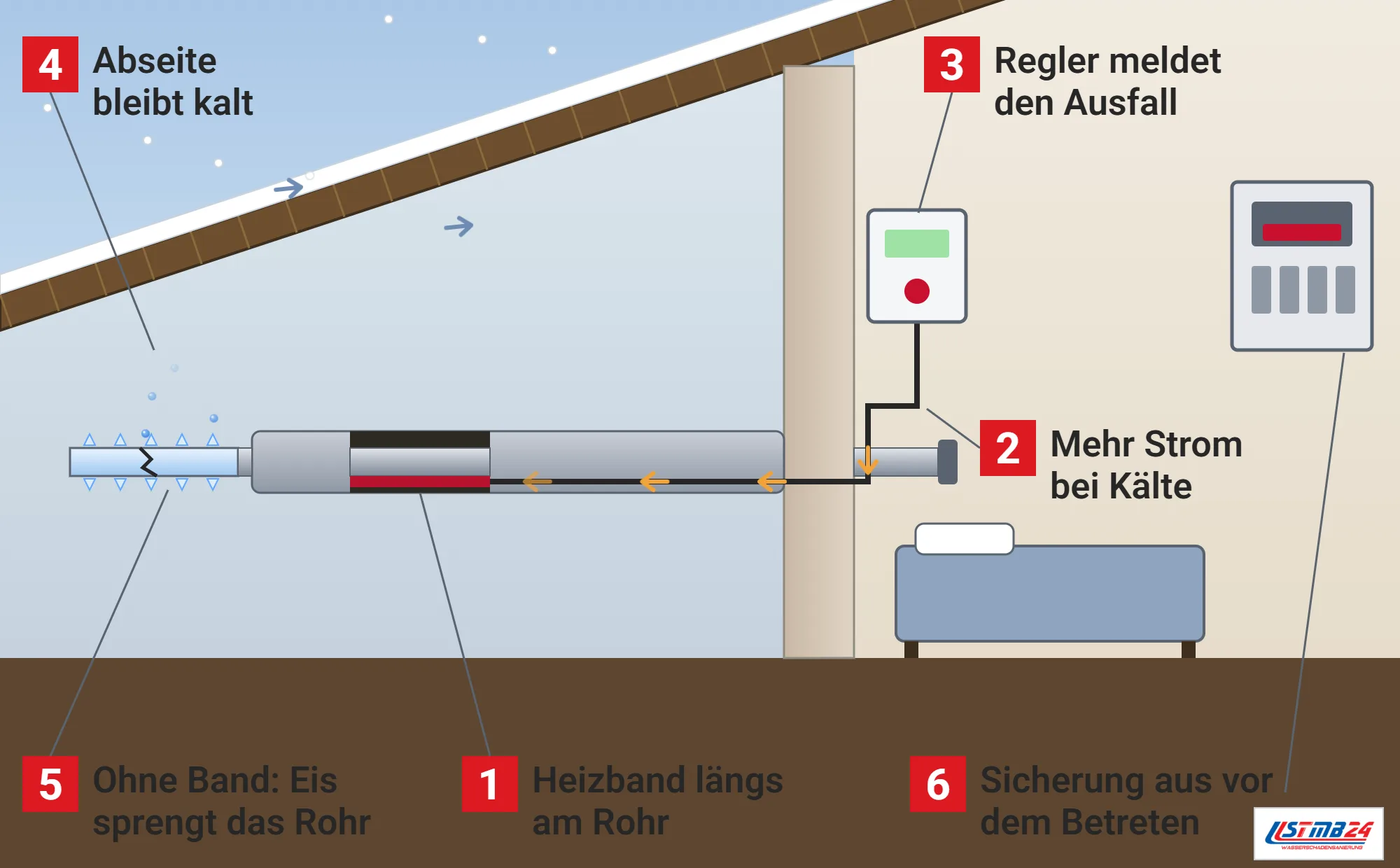

Wie eine Rohrbegleitheizung funktioniert

Selbstregelnde Heizbänder enthalten statt eines einfachen Heizdrahts Kaltleiter, sodass bei sinkender Temperatur mehr Strom fließt und die Heizleistung steigt, und diese Lösung ist einfacher als ein Thermostat und verhindert zugleich eine Überhitzung.^[1] Ein Durchlauferhitzer ist ein solches Band nicht, seine Leistung reicht nur zum Warmhalten.^[1] Bei Warmwasserleitungen darf die Haltetemperatur des Bands nicht höher liegen als die Temperatur des eingespeisten Warmwassers, sonst muss nach jeder Entnahme elektrisch nacherhitzt werden.^[1]

Für die Trinkwasser-Installation beschreibt ein Vortrag an der FH Münster den Aufbau: Das Heizband wird mit hochwertigen Kabelbindern entlang der Warmwasserleitung befestigt, die Leitung wie gewohnt gedämmt, und das Band reicht vom Trinkwassererwärmer bis zur letzten Zapfstelle, auch über Armaturen und Wasserzähler hinweg.^[3] Bei Kälte rücken die Moleküle im Band zusammen und es fließt Strom, bei Wärme rücken sie auseinander, und der Strom nimmt ab.^[3]

Ist eine Leitung trotz Begleitheizung eingefroren und geplatzt und Wasser in Decke, Wand oder Boden gelaufen, schaltest du vor dem Betreten die betroffene Sicherung aus, auch weil das Heizband selbst am Stromnetz hängt, und verlässt dich nicht auf den Lichtschalter. Ist der Sicherungskasten selbst nass, bleibst du draußen, bis Feuerwehr oder örtlicher Netzbetreiber da sind, und einen Keller, in dem Wasser steigt, betrittst du nicht.

Rohrbegleitheizung als Frostschutz

Als Frostschutz kann eine Begleitheizung nötig sein, wenn Leitungen durch Räume führen, die nicht frostsicher sind, etwa Heizungsleitungen zwischen Haus und einer Luft-Wasser-Wärmepumpe.^[1] Für diesen Zweck braucht es ein anderes Band als zum Warmhalten, eines, das bei normalen Rohrtemperaturen fast keine Leistung aufnimmt, oder einen Thermostaten, der die Heizung bei ausreichender Temperatur ganz abschaltet.^[1] Wer die Heizung im Ferienhaus im Winter herunterregelt, sollte Leitungen in kalten Abseiten und Außenwänden zusätzlich schützen, etwa mit einem solchen Band.

Wie wichtig das sein kann, zeigt ein Schadenbericht des IFS: In einem Ferienhaus platzte ein Trinkwasserrohr in einer Abseite neben dem Bad, obwohl die Heizung auf mindestens 19 °C eingestellt und die Leitung gedämmt war.^[2] Nach mehreren Eistagen fror das stehende Wasser ein, weil eine Dämmung das Auskühlen nur verlangsamt, und verhindert hätten den Schaden nach dem IFS nur eine Begleitheizung am Rohr oder eine Heizung in der Abseite selbst.^[2] Abseiten können selbst bei angenehm warmen Räumen stark auskühlen und zählen deshalb zu den frostgefährdeten Bereichen.^[2] Ausgerechnet dort war einige Jahre zuvor schon ein Heizungsrohr durch Frost geplatzt.^[2] Bemerkt wird ein solcher Schaden oft erst, wenn eine Etage tiefer Wasser aus der Decke tropft.

Warmhalten statt Zirkulation

Weder Zirkulation noch Begleitheizung nennt die Trinkwasserverordnung ausdrücklich, die Anlagen müssen nach den anerkannten Regeln der Technik gebaut und betrieben werden, und das DVGW-Arbeitsblatt W 551-1 lässt die Begleitheizung als Alternative zu.^[3] Fällt die Zirkulationsleitung weg, gibt es nur noch eine Warmwasserleitung, die im Mittel etwa 7 Watt je Meter an Wärme verliert, und es entfallen Ausstoßverluste von bis zu 3 Litern beim Zapfen.^[3] Als weitere Vorteile nennt der Vortrag die Temperaturhaltung auch in der Wohnung hinter dem Wohnungswasserzähler, eine Leitung weniger im Schacht und damit eine Wärmequelle weniger, was dem Kaltwasser zugutekommt.^[3]

Die Leistung, die das Band liefern muss, entspricht dem Wärmeverlust der gedämmten Leitung, überschlägig 7 oder 11 Watt je Meter, je nach Umgebungstemperatur.^[3] Ein Regler erkennt technische Probleme und Manipulationen, und wäre am Trinkwassererwärmer eine zu niedrige Temperatur eingestellt, übernähme das Heizband die Aufgabe eines Durchlauferhitzers, was nicht gewünscht ist.^[3] Warum die Temperatur im Warmwasser für die Hygiene zählt, erklärt der Begriff Legionellen.

Stromverbrauch einer Rohrbegleitheizung

In der Theorie braucht eine gut gedämmte Begleitheizung nur eine geringe Leistung, im Zweifamilienhaus wenige Dutzend Watt und damit ähnlich viel wie eine Zirkulationspumpe.^[1] Tatsächlich kann der Verbrauch mehrmals höher liegen, weil Nahtstellen der Dämmung zu Wärmebrücken werden, das Band bei schlechtem Kontakt wärmer wird als das Rohr und an Abzweigen und Durchführungen mehr Wärme verloren geht.^[1] Bei dünnen Rohren vergrößert schon das Band den Innendurchmesser der Dämmung und damit die Fläche, über die Wärme abströmt.^[1]

Bereits im Einfamilienhaus kann die Leistungsaufnahme nach dem Energie-Lexikon bei 200 Watt liegen, entsprechend 4,8 Kilowattstunden am Tag.^[1] Selbstregelnde Bänder können ihre Leistung oft nur verringern und nicht ganz abschalten, was gerade beim Frostschutz unnötig Strom kostet, und die nötigen Kennlinien geben Anbieter häufig nicht an.^[1]

Außenleitungen: Begleitheizung oder entleeren

Außen verlegte Kaltwasserleitungen ließen sich im Prinzip ebenfalls mit Heizbändern schützen, eine wirksame Dämmung ist dort aber oft schwer möglich, vor allem nahe den Zapfstellen, und der Stromverbrauch kann hoch werden.^[1] Die herkömmliche Lösung, solche Leitungen im Winter zu entleeren, ist nach dem Energie-Lexikon in der Regel vorzuziehen.^[1]

Für einen Gartenwasserhahn heißt das: im Herbst innen absperren, außen öffnen und die Leitung leerlaufen lassen. Wie ein frostsicherer Außenwasserhahn aufgebaut ist und worauf es beim Entleeren ankommt, erklärt der Begriff Außenwasserhahn.

Rohrbegleitheizung und Wohngebäudeversicherung

Die Musterbedingungen VGB 2022 des GDV versichern innerhalb von Gebäuden Brüche an Rohren der Wasser- und Gasversorgung und von Heizungsanlagen, gleich ob Frost oder eine andere Ursache dahintersteckt.^[4] Außerdem müssen in der kalten Jahreszeit alle Gebäude und Gebäudeteile beheizt und das genügend häufig kontrolliert werden, alternativ sind dort alle wasserführenden Anlagen abzusperren, zu entleeren und entleert zu halten.^[4]

Stehen Gebäude oder Gebäudeteile leer, sind sie zu jeder Jahreszeit ausreichend oft zu kontrollieren, und ihre wasserführenden Anlagen werden ebenfalls abgesperrt und entleert.^[4] Eine Rohrbegleitheizung ersetzt diese Pflichten nicht, sie ist eine zusätzliche Sicherung für einzelne gefährdete Abschnitte, und fällt sie aus, etwa weil eine Sicherung ausgelöst hat, merkt das im leeren Ferienhaus niemand. Was eine solche Pflicht bedeutet, erklärt der Begriff Obliegenheit.

Was wir nach einem geplatzten Rohr tun

Nach einem Frostschaden suchen wir die Bruchstelle mit Leckageortung, prüfen, ob eine vorhandene Begleitheizung funktioniert hat, und halten fest, wo die Leitung verläuft und wie sie gedämmt ist. Den Wasserschaden in Decke, Dämmung und Wänden trocknen wir technisch und dokumentieren den Verlauf. Ist ein Heizband nass geworden, lassen wir es samt Anschlussklemmen von einer Elektrofachkraft prüfen, bevor es wieder eingeschaltet wird, denn es gehört zur Elektroinstallation.

Bei der Reparatur empfehlen wir, Leitungen aus Abseiten und anderen kalten Bereichen herauszulegen, wo das möglich ist, und eine Begleitheizung nur dort einzusetzen, wo kein anderer Weg bleibt, mit einem Band, das zum Frostschutz geeignet ist, und einer Überwachung, die einen Ausfall rechtzeitig meldet, auch wenn niemand im Haus ist.
