So sitzt ein Eckventil richtig

Wozu das Eckventil da ist

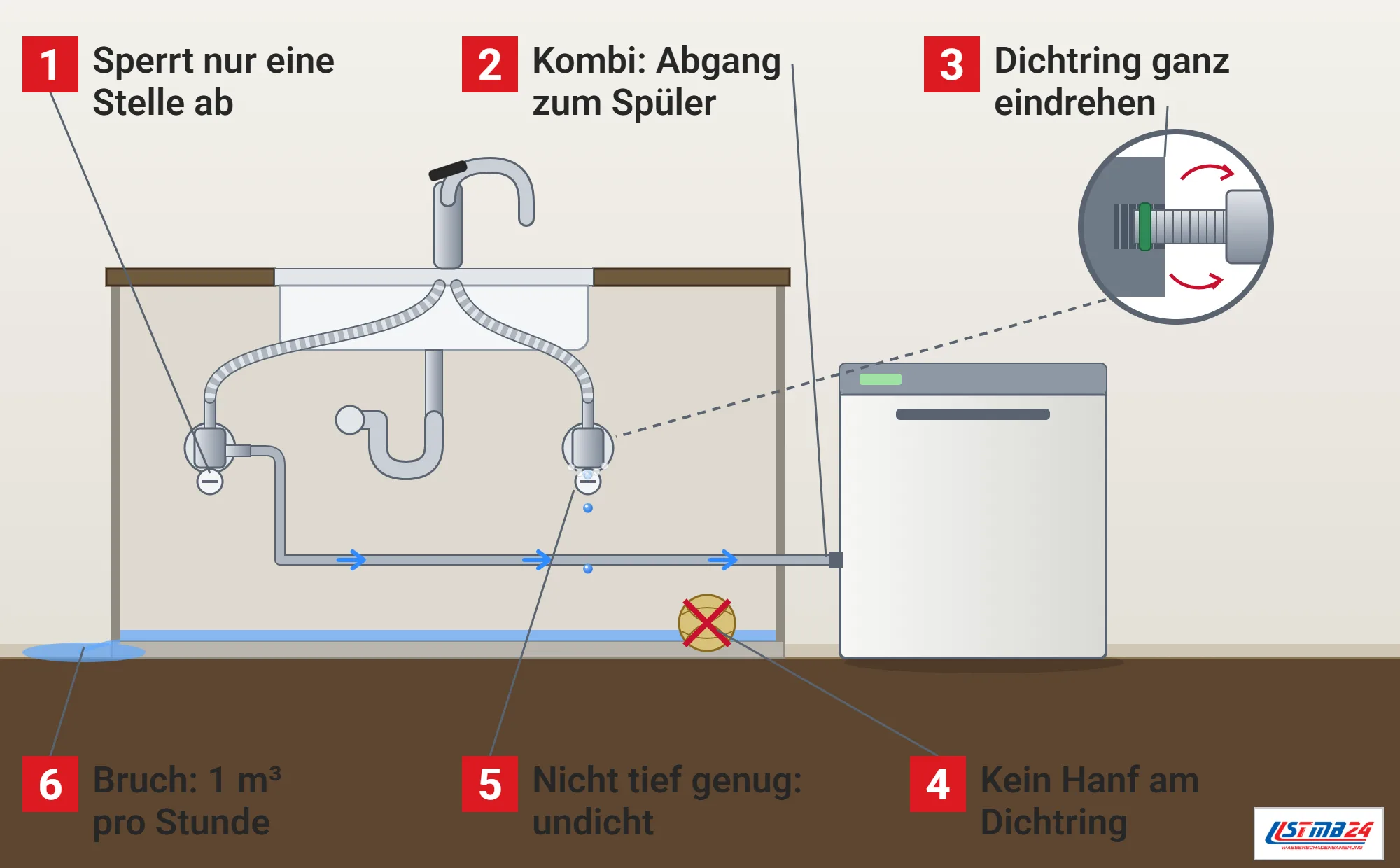

Das Eckventil sitzt dort, wo die Leitung aus der Wand kommt, und über einen Anschlussschlauch oder ein Rohr geht es weiter zur Armatur. Muss ein Wasserhahn getauscht oder ein Schlauch erneuert werden, bleibt das übrige Haus mit Wasser versorgt, weil nur dieses eine Ventil geschlossen wird.

Ein Kombi-Eckventil hat einen zweiten Abgang, an den zum Beispiel ein Geschirrspüler angeschlossen wird, und ein solches Kombi-Eckventil steht auch am Anfang eines der Schadenbeispiele des IFS.^[1] Welche Rolle der Anschlussschlauch zwischen Ventil und Armatur spielt, beschreibt der Begriff Flexschlauch, und wie das ganze Haus abgesperrt wird, der Begriff Hauptabsperrhahn.

Selbstdichtendes Gewinde statt Hanf

Eckventile mit selbstdichtendem Anschlussgewinde sind nach dem IFS seit einigen Jahren auf dem Markt, und ihre Montage unterscheidet sich von der bisherigen Montageart mit Verhanfung.^[1] Beachtet man das nicht, kommt es nach dem Institut mit hoher Wahrscheinlichkeit zum Schaden.^[1] Ein solcher Schaden zeigt sich in der Küche oft als Wasser unter der Küchenzeile, weil das Eckventil der Spüle im Unterschrank sitzt.

Für die Dichtwirkung und die mechanische Stabilität muss der Dichtungsring nach der im ersten Schadenbeispiel geltenden Herstellervorgabe deutlich in das Gewinde hineingedreht werden, bis er nicht mehr zu sehen ist, und danach sollen noch mindestens zwei Umdrehungen folgen.^[1] Bei Gewinden mit Dichtungsring darf nach dem Hersteller kein Hanf verwendet werden, und der Versuch, behelfsmäßig mit Hanf abzudichten, führt nach dem IFS regelmäßig zu Schäden.^[1] Läuft Wasser an einem schlecht abgedichteten Gewinde unbemerkt in die Wand, findet eine Leckageortung die Stelle, ohne die ganze Fläche zu öffnen.

Lässt sich ein selbstdichtendes Gewinde nicht so tief einschrauben wie vorgegeben, darf es nach dem IFS nicht verwendet werden.^[1] Dann ist ein Eckventil mit herkömmlichem Gewinde einzubauen oder die Installation so zu ändern, dass die Montage regelkonform möglich wird.^[1] Steht Wasser unter dem Waschbecken, ist ein undichtes Eckventil oder ein loser Anschluss daran eine häufige Ursache.

Jedes Produkt hat eigene Vorgaben

Wie tief ein selbstdichtendes Gewinde sitzen muss, legt der jeweilige Hersteller fest, und die Vorgaben unterscheiden sich. Für eine Gewindelösung, die ein Armaturenhersteller im November 2025 im Fachportal haustec vorgestellt hat, wird das Ventil nach den dort wiedergegebenen Angaben so weit eingedreht, dass der Dichtring mindestens drei Millimeter ins Gegengewinde greift.^[2]

Zur Ausrichtung darf dieses Ventil danach bis zu einer Umdrehung zurückgedreht werden, zum Schluss wird es vollständig geöffnet und zur Entlastung der Dichtung um eine Viertelumdrehung zurückgenommen.^[2] Zusätzliches Dichtmittel sollen Installateure bei diesem Gewinde nicht einsetzen.^[2]

Für die klassische Abdichtung mit Dichtschnur, Dichtband oder Hanf bietet derselbe Hersteller Gewinde mit werkseitiger Rändierung an, die das Anrauen von Hand überflüssig macht, und bei der Wahl des Dichtmittels sind die Herstellerangaben und die allgemein anerkannten Regeln der Technik zu beachten.^[2]

Quelle	Vorgabe für das selbstdichtende Gewinde
Herstellervorgabe im Schadenbeispiel des IFS	Dichtungsring ganz eindrehen, dann mindestens zwei Umdrehungen weiter, kein Hanf
Gewindelösung eines Herstellers, vorgestellt im November 2025	Dichtring mindestens drei Millimeter im Gegengewinde, danach bis zu einer Umdrehung zurück möglich, kein zusätzliches Dichtmittel

Nach dem IFS-Merkblatt Eckventile, Stand Juni 2018, und haustec.de vom 03.11.2025. Maßgeblich ist immer die Anleitung des eingebauten Produkts.^[1][2]

Undicht nach zwei Wochen

In der Küche eines Einfamilienhauses sollten eine Spültischarmatur und ein Eckventil getauscht werden, an denen zuvor Leckagen aufgetreten waren, und eingebaut wurde ein Kombi-Eckventil eines deutschen Markenherstellers.^[1] Nicht einmal zwei Wochen später war es wieder undicht, und die Installationsfirma ließ das IFS die Ursache ermitteln.^[1]

Das Ventil sah neuwertig aus, an der Rosette klebte noch die Schutzfolie, doch an ihrer Innenseite waren verkrustete Ablagerungen zu sehen, die nach dem Verdunsten ausgetretenen Wassers als weiße Rückstände bleiben.^[1] Etwa ein Drittel des Dichtungsrings trug keine Gewindespuren: Beim Eindrehen war ein Teil des Rings aus der Nut gequetscht worden, und das Ventil saß nicht tief genug im Gegengewinde.^[1]

Abgebrochen im Urlaub

Bricht ein Eckventil ab, können nach dem IFS sehr große Wassermengen austreten, pro Stunde ist mit einem Kubikmeter und mehr zu rechnen, und nach zwei Wochen Urlaub kann der Keller bis unter die Decke vollgelaufen sein.^[1] Im zweiten Schadenbeispiel des Instituts war ein Eckventil im Bereich der Nut für den Dichtungsring gebrochen.^[1]

Das Ventil hätte zwei Gewindegänge über den Dichtungsring hinaus eingeschraubt werden müssen, damit die Kräfte sicher aufgenommen werden, es saß aber nicht tief genug.^[1] Im Bereich der Nut ist die Wand dünner als im übrigen Gewinde, mindestens 1,2 Millimeter sind vorgeschrieben, und mit 1,4 Millimetern lag kein Materialfehler vor.^[1]

Riefen und Hanffasern am Gewinde zeigten, dass der Monteur dem Dichtungsring nicht getraut und zusätzlich Hanf verwendet hatte.^[1] Unter dem Rasterelektronenmikroskop zeigte die Bruchfläche transkristalline und interkristalline Bruchverläufe, die typischen Merkmale der Spannungsrisskorrosion, und die Ursache war damit die unsachgemäße Montage.^[1]

Spannungsrisskorrosion an Messing

Zahlreiche Leitungswasserschäden entstehen nach der IKZ-Haustechnik durch Brüche an Messingbauteilen, und bei einem Großteil davon ist Spannungsrisskorrosion die Ursache, oft mit einem erheblichen Wasseraustritt.^[3] Eine Fehlerquelle liegt nach dem Beitrag in der Montage der Eckventile, eine andere in ihrer Qualität.^[3]

In einem dort gezeigten Fall war ein Kombi-Eckventil im Bereich des Ventilkopfstücks aus Messing am Bediengriff vollständig gebrochen, und die Aufnahme der Bruchfläche im Rasterelektronenmikroskop zeigte neben den typischen Bruchstrukturen auch Hohlräume im Werkstoff.^[3] Wie sich Korrosion an Kupferleitungen äußert, beschreibt der Begriff Lochkorrosion.

Alter der Installation und Leckageschutz

Ganz vermeiden lassen sich Leitungswasserschäden nach dem IFS nicht, weil Fehler nie sicher auszuschließen sind, und spätestens wenn nach 30 bis 50 Jahren die Grenznutzungsdauer einer Installation erreicht ist, steigt die Zahl der Schäden rapide an.^[1] Eine Erneuerung ist dann erforderlich.^[1]

Das Institut empfiehlt deshalb Leckageschutzeinrichtungen, die im Schadenfall automatisch absperren und den Betreiber alarmieren, denn Wassermenge und Einwirkungszeit bestimmen ganz entscheidend die Schadenhöhe.^[1] Wie solche Systeme arbeiten, beschreibt der Begriff Leckageschutz.

Eckventil und Versicherung

Nach den Musterbedingungen der Wohngebäudeversicherung ist Leitungswasser auch Wasser, das aus sonstigen Einrichtungen bestimmungswidrig austritt, die mit den Rohren der Wasserversorgung oder den damit verbundenen Schläuchen verbunden sind.^[4] Bruchschäden an Armaturen wie Wasser- und Absperrhähnen, Ventilen, Geruchsverschlüssen und Wassermessern und an deren Anschlussschläuchen versichern die Bedingungen innerhalb von Gebäuden, wenn sie frostbedingt sind.^[4]

Nach einem Schaden fragt der Versicherer deshalb, was genau gebrochen oder undicht war und warum. Die Laboruntersuchungen des IFS zeigen, wie viel sich an einem ausgebauten Ventil noch ablesen lässt, von Gewindespuren am Dichtungsring bis zur Bruchfläche.^[1]

Wenn ein Eckventil leckt

Als Sofortmaßnahmen schließen wir die Absperrung der Wohnung oder den Hauptabsperrhahn, nehmen stehendes Wasser auf und prüfen, wohin es gelaufen ist. Das schadhafte Ventil bewahren wir mit Dichtung und Bruchstücken auf, weil es das wichtigste Beweisstück für die Ursache ist.

Tropft ein Eckventil nur langsam in einen Unterschrank, bleibt der Schaden oft lange unbemerkt. Dann messen wir, wie weit die Feuchte in Boden, Wand und Möbel gezogen ist, und dokumentieren den Zustand vor dem Austausch mit Fotos.
