Abgehängte Decke

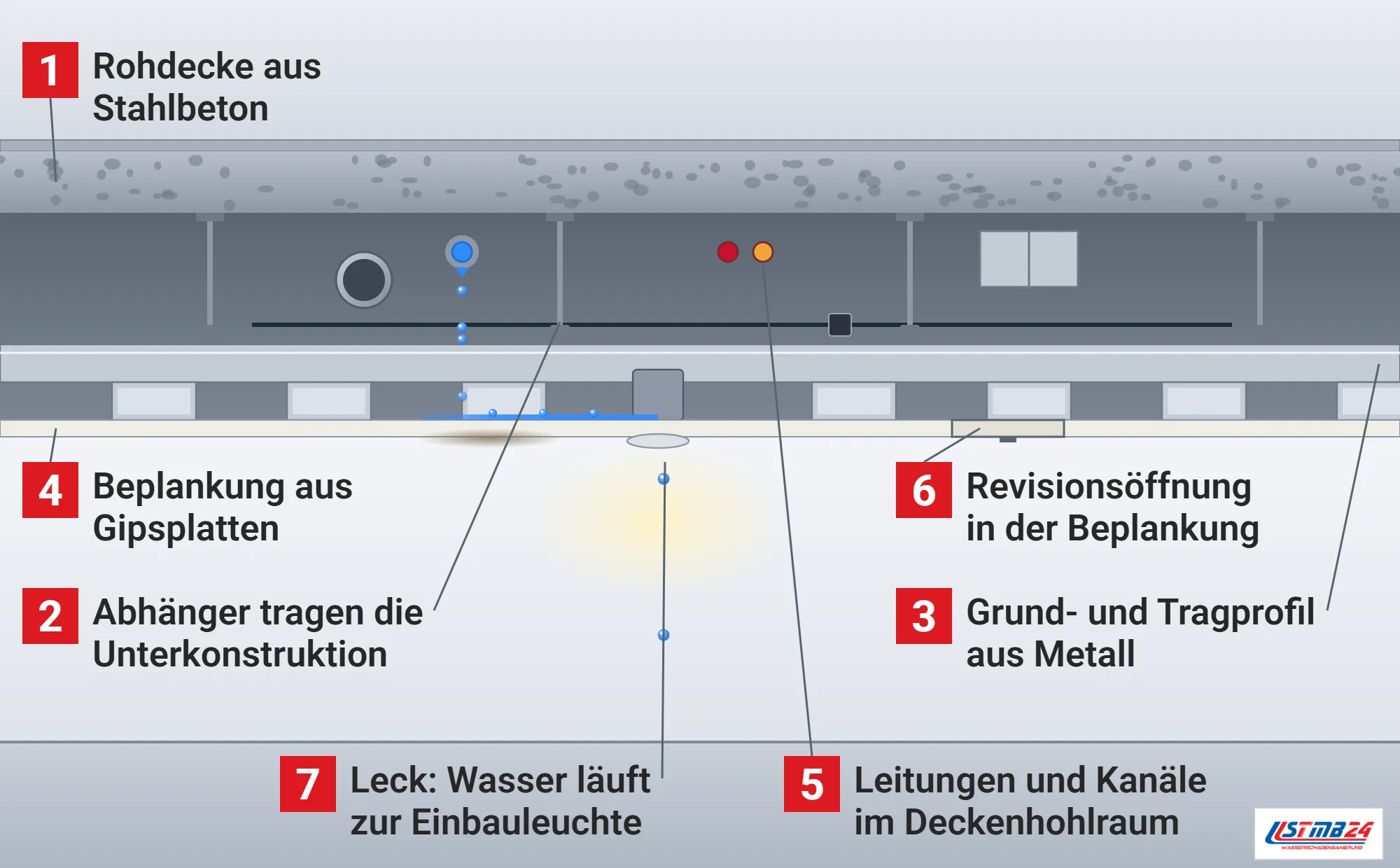

So ist eine abgehängte Decke aufgebaut

Wozu der Hohlraum über der abgehängten Decke dient

Der Hohlraum zwischen Oberseite der Unterdecke und Unterseite der Rohdecke bietet nach BauNetz Wissen Platz für Ver- und Entsorgungsleitungen der einzelnen Räume, für Lüftungs- und Klimaanlagen und für Elektro- und Kommunikationsleitungen.^[1] Weil der Hohlraum bei den meisten Unterdeckensystemen zugänglich bleibt, lassen sich diese Installationen auch später warten und ergänzen.^[1]

Auch der Bundesverband der Gipsindustrie hebt in seinem Gips-Datenbuch hervor, dass abgehängte Decken ebenso wie Hohl- und Doppelböden effektiven Installationsraum für die Versorgungssysteme eines Gebäudes bieten.^[3] Bei einer neuen Sanitärinstallation laufen Wasser- und Abwasserleitungen darum oft durch diesen Hohlraum.

Tritt aus einer Leitung im Deckenhohlraum Wasser aus, sammelt es sich auf den Platten und läuft an Leuchten, Lautsprechern und Anschlussdosen in den Raum. Wer darunter Möbel oder Geräte in Sicherheit bringt, nimmt zuvor den Stromkreis des Raums an seiner Sicherung im Verteiler vom Netz, denn das Ausschalten der Leuchte am Wandschalter lässt die Leitungen im Hohlraum unter Strom. Biegen sich Platten unter dem Wasser schon durch, bleibt der Bereich darunter frei, denn durchnässte Platten können samt dem Wasser herabbrechen. Steht Wasser im Verteiler selbst, verlässt man den Raum und alarmiert die Feuerwehr oder ruft den örtlichen Netzbetreiber an, und in einen Keller, in dem es weiter nass wird und der Pegel steigt, geht keiner hinunter.

Abhänger, Unterkonstruktion und Beplankung

Der Entwurf der überarbeiteten DIN 18168-1 vom September 2026 gliedert eine Unterdecke in Abhänger aus Metall oder Holz, eine Unterkonstruktion aus Metall oder Holz und die Beplankung, für die er auch Ausführungen im nicht direkt bewitterten Außenbereich behandelt.^[2] Für Abhänger aus Metall enthält er eine Tabelle mit Werkstoffkennwerten und Mindestmaßen, und eigene Abschnitte regeln die Verankerung an massiven Bauteilen, an Stahl- und Trapezprofilen, an Holzkonstruktionen und an Metallständerwänden.^[2] An einer Holzbalkendecke im Altbau sitzen die Abhänger an den Balken selbst und nicht an der Schalung dazwischen.

Für die Befestigung der Beplankung nennt das Inhaltsverzeichnis zulässige Befestigungsmittel und eine Tabelle mit ihren Abständen in der Unterkonstruktion, dazu Tabellen mit Spannweiten der Beplankung und bei allseitig freier Auflagerung sowie eine Tabelle mit Mindestanforderungen an den Korrosionsschutz von Profilen, Abhängern und Befestigungsmitteln aus Metall.^[2] Für eine Beplankung mit einer Gipskartonplatte gelten dabei andere Abstände der Befestigungsmittel als für Platten aus Holzwerkstoff.

Abgehängte Decke oder freitragende Unterdecke

Als Ausführungsbeispiele für abgehängte Unterdecken zeigt der Norm-Entwurf Metallkonstruktionen mit Grund- und Tragprofil, höhenversetzt oder niveaugleich, Konstruktionen nur mit Tragprofil sowie Holzkonstruktionen mit Grund- und Traglatte oder nur mit Traglatte, jeweils mit eigenen Spannweitentabellen.^[2] Hinzu kommen der tragende und der nichttragende Wandanschluss und eine Dehn- oder Bewegungsfuge, an der die Unterkonstruktion getrennt wird.^[2] Wenn bei einer Unterdecke Wasser aus der Decke tropft, hat sich darüber meist schon viel Wasser auf den Platten gesammelt. Wo die Leitung im Hohlraum undicht ist, findet eine Leckageortung oft durch einzelne Öffnungen in der Beplankung.

Freitragende Unterdecken hängen nicht an der Rohdecke, sie spannen mit einfachen oder doppelten CW-Profilen von Wand zu Wand und werden an Trockenbauwänden oder an Massivwänden angeschlossen, mit einer eigenen Tabelle der zulässigen Spannweiten.^[2] Die Spannweitentabellen für Unterkonstruktionen aus Metall und Holz gelten nach ihren Titeln für abgehängte Unterdecken und für Deckenbekleidungen gleichermaßen.^[2] Abschließend behandelt der Entwurf Korrosionsschutz, Holzschutz, die Verträglichkeit von Korrosionsschutz und Holzschutzmitteln sowie Brand-, Wärme- und Schallschutz.^[2] Tropft es nachts durch die Platten, kommt der Notdienst mit einem Team, das einzelne Platten öffnet und die Rohdecke freilegt.

Gipsplatten in der Decke

Der Karton wirkt bei Gipsplatten nach dem Gips-Datenbuch als Armierung der Zugzone, und weil seine Fasern überwiegend in Längsrichtung laufen, ist eine Platte längs deutlich fester als quer, was im eingebauten Zustand, etwa bei Unterdecken, wegen der unterschiedlichen Durchbiegung von Bedeutung ist.^[3] Eine 12,5 mm dicke Platte der Typen A, D, E, F, H oder I erreicht nach DIN EN 520 eine Biegebruchlast von 210 N in Querrichtung und 550 N in Längsrichtung.^[3] Ist im Bad darüber die Dusche undicht, saugt sich der Karton voll, und die Platte verliert an Festigkeit. Im Hohlraum wird eine durchnässte Gipsfaserplatte darum meist ausgetauscht, auch wenn sie fester ist als Gipskarton.

In wasserdampfgesättigter Luft bei 95 % relativer Feuchte quellen lufttrockene Gipsplatten nach dem Datenbuch um etwa 0,35 mm/m, und bei zwei Stunden Wasserlagerung nehmen Platten vom Typ A 30 bis 50 Masse-% Wasser auf, imprägnierte Platten der Typen H1 und H2 weniger als 10 %, bei Austrocknungszeiten von etwa 70 und 15 Stunden.^[3] Die kapillare Steighöhe von Wasser erreicht in Platten der Typen A und DF nach 24 Stunden 20 bis 22 cm, in imprägnierten Platten vom Typ H2 nur 1,5 bis 2,0 cm.^[3] Die Oberflächentemperatur von Gipsplatten sollte dauerhaft 50 °C nicht überschreiten, und für abgehängte Decken mit Anforderungen an Brand- oder Schallschutz kommen auch Gipsplatten mit Vliesarmierung in Frage.^[3] Bei 40, 60 und 80 % relativer Luftfeuchte nehmen Gipsplatten danach 0,3 bis 0,6, 0,6 bis 1,0 und 1,0 bis 2,0 Masse-% Feuchte auf, und ihre Wasserdampf-Diffusionswiderstandszahl liegt nach DIN EN ISO 10456 bei 4 im feuchten und bei 10 im trockenen Zustand.^[3]

Für Decken mit Anforderungen an die Raumakustik beschreibt das Datenbuch gelochte Gipsplatten mit Rundlöchern oder Schlitzen in Feldern oder Mustern, quadratisch als gelochte Kassetten, die rückseitig ein Faservlies oder eine Dämmstoffauflage tragen und als Schallschluckplatten dienen, und mit Aluminiumfolie kaschierte Platten erfüllen dampfsperrende oder reflektierende Aufgaben.^[3]

Schallweg über den Deckenhohlraum

Läuft der Deckenhohlraum über mehrere Räume eines Geschosses hinweg, wird er nach BauNetz Wissen zu einem Weg, auf dem Schall von Raum zu Raum gelangt, und die Schalldämmung zwischen benachbarten Räumen kann dadurch stark leiden.^[1] Körperschall entlang der Unterdecke bleibt wegen der Konstruktionsfugen meist ohne Bedeutung, Ausnahmen können durchgehende Randschienen sein, weshalb eine Trennung aller Befestigungselemente im Wandbereich ratsam ist, und Undichtigkeiten lassen sich in der Regel leicht beheben.^[1]

Abgehängte Decke in Fluren und Treppenräumen

In notwendigen Fluren und Treppenräumen dürfen elektrische Leitungen nach der Muster-Leitungsanlagen-Richtlinie unter anderem über Unterdecken verlegt werden, die bestimmte Anforderungen erfüllen.^[4] Solche Unterdecken müssen samt den Abschlüssen ihrer Öffnungen aus nichtbrennbaren Baustoffen bestehen, in notwendigen Fluren bei Brandbeanspruchung von oben wie von unten mindestens feuerhemmend sein und in notwendigen Treppenräumen mindestens die Feuerwiderstandsfähigkeit der Decken erreichen.^[4]

Die Abschlüsse von Öffnungen müssen umlaufend dicht schließen, und für die Leitungen im Raum zwischen Geschossdecke und Unterdecke gelten besondere Anforderungen an eine brandsichere Befestigung.^[4] In raumabschließende Bauteile dürfen Leitungsanlagen nach der Richtlinie nur so weit eingreifen, dass deren erforderliche Feuerwiderstandsfähigkeit erhalten bleibt.^[4] In notwendigen Fluren von Gebäuden der Gebäudeklassen 1 bis 3 mit Nutzungseinheiten bis jeweils 200 m², die keine Sonderbauten sind, genügen nach der Richtlinie Unterdecken aus nichtbrennbaren Baustoffen mit geschlossenen Oberflächen, wobei Einbauten wie Leuchten und Lautsprecher unberücksichtigt bleiben.^[4]

Leitungen im Deckenhohlraum orten

Über abgehängten Decken verlaufen Heizungs-, Trinkwasser- und Abwasserleitungen, Kondensatleitungen von Klimageräten und Sprinklerrohre, und ein Leck dort zeigt sich unten als Fleck, der nicht unter der Schadstelle liegen muss. Wir öffnen zuerst vorhandene Revisionsöffnungen, messen die Feuchte auf den Platten und an der Rohdecke und orten die undichte Leitung, bevor weitere Platten herausgenommen werden. Die Lage der Leitungen und der nassen Bereiche halten wir mit Fotos fest, damit der Trockenbauer die Decke später gezielt schließen kann.

Nasse Dämmauflagen über den Platten bauen wir aus, und nach der Reparatur trocknen wir Hohlraum und Rohdecke und stimmen mit dem Trockenbauer ab, welche Platten ersetzt werden, damit die Decke wieder geschlossen werden kann.
