Terrassenanschluss

So bleibt der Terrassenanschluss an der Tür dicht

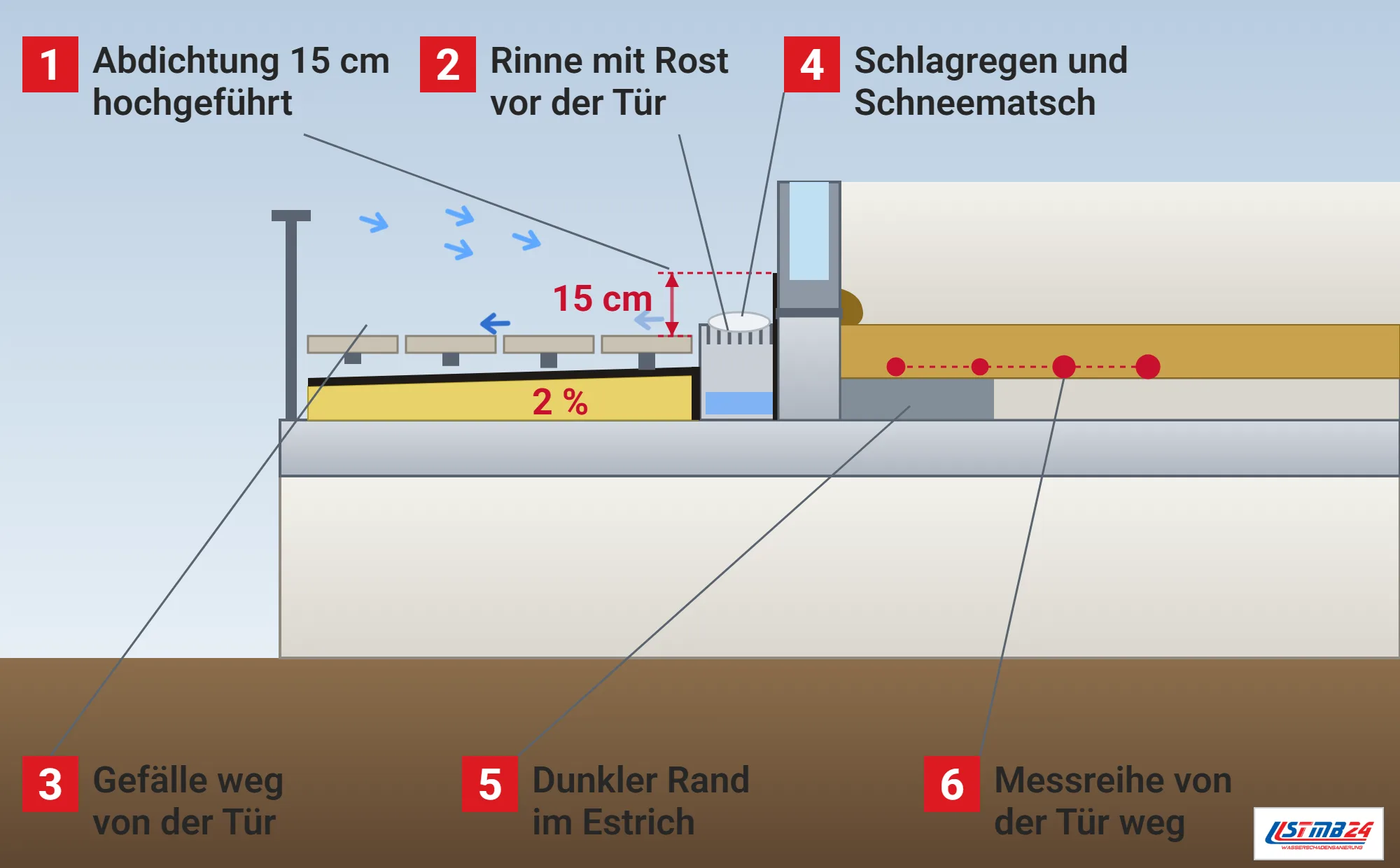

Warum der Terrassenanschluss hoch geführt wird

Die hohe Anschlusskante soll nach BauNetz Wissen verhindern, dass Niederschlagswasser über die Türschwelle eindringt, wenn sich Schneematsch bildet, verstopfte Abläufe Wasser stauen, Schlagregen oder Winddruck auf die Fassade wirken oder der Boden vereist.^[1] Die Forderungen stehen in der Flachdachrichtlinie unter Punkt 4.4.^[1]

Die frühere Abdichtungsnorm DIN 18195 verlangte, Abdichtungen an der Schnittstelle zwischen waagerechten oder schwach geneigten Außenflächen und dem aufgehenden Bauwerk bis mindestens 15 Zentimeter über den Außenbelag hochzuführen, berichtet das Portal Baustoffwissen.^[3] Die Höhe sei auch dann einzuhalten, wenn so hohe Wasserstände in der Praxis nicht auftreten, denn Winddruck kann Feuchte am Fassadensockel hochdrücken.^[3] Schneeverwehungen tauen vor Terrassentüren wegen der Wärmeabstrahlung schneller ab als weiter vom Haus entfernt, und der verbliebene Schnee kann dann das Tauwasser am Abfließen hindern.^[3]

Die heute maßgebliche DIN 18531 fordert bei genutzten Dachflächen und Terrassen nach einem Beitrag in der db deutsche bauzeitung eine Anschlusshöhe von mindestens 150 Millimetern über der wasserführenden Ebene, um Schlagregen und Stauwasser fernzuhalten.^[2]

Mit Rinne auf 5 Zentimeter: die Ausnahme an der Tür

An Türen darf die Anschlusshöhe nach der Flachdachrichtlinie verringert werden, wenn ein an die Entwässerung angeschlossener Rost den Wasserablauf im Türbereich jederzeit sicherstellt und die Spritzwasserbelastung mindert, dann soll sie mindestens 5 Zentimeter betragen, so ein Fachbeitrag in der Deutschen BauZeitschrift.^[4] DIN 18531-3 sieht dieselbe Möglichkeit vor, auch dort sind die zusätzlichen Maßnahmen unabdingbar.^[4] Fehlt dieser Schutz, zieht Wasser unter der Schwelle in den Fußbodenaufbau, und der Notdienst dichtet die Schwelle ab, bevor es sich im Raum ausbreitet.

Austritte auf Dachterrassen müssen nach BauNetz Wissen schon früh in der Planung berücksichtigt werden: Entweder erhält die Decke im Türbereich einen Höhenversatz, oder innen gleichen Stufen den Höhenunterschied aus, ansonsten gehört eine Rinne unmittelbar vor die Tür.^[1] Solche Rinnen werden am Fuß der Fassade eingebaut und heißen deshalb auch Fassadenrinnen, sie fangen auch das an der Fassade herabfließende Wasser auf.^[3] Nach dem Beitrag sollen sie für den zu erwartenden Wasseranfall bemessen sein, dicht an der Fassade mit möglichst nicht mehr als 5 Zentimetern Abstand sitzen und mindestens über die ganze Breite der Tür laufen.^[3]

Barrierefrei und dicht zugleich

Schwellenlose Austritte gehören nach dem Beitrag in der db inzwischen zu den Standardanforderungen vieler Bauherren, zugleich bringen Starkregen und Sturm den Übergang buchstäblich in den Lastfall des drückenden Wassers.^[2] Barrierefreiheit nach DIN 18040-2 bedeutet für Außentüren, Schwellen zu vermeiden, und ist das technisch nicht möglich, darf die Schwelle bei Wohnnutzung höchstens 20 Millimeter hoch sein.^[2] Damit geraten zwei Regelwerke in Konflikt, denn die Abdichtungsnorm sieht in der Regel 15 Zentimeter vor, und reduzierte Anschlusshöhen erklärt sie ausdrücklich zu Sonderkonstruktionen mit vorgelagerter Entwässerung, Notentwässerung oder druckwasserdichten Anschlüssen.^[2]

Die Richtlinie der Deutschen Bauchemie für Abdichtungen mit Bitumendickbeschichtung sagt es ähnlich: Übergänge mit einer Schwellenhöhe bis 15 Zentimeter sind als Sonderkonstruktion zu planen, und bei niveaugleichen Übergängen kann die Abdichtung allein die Dichtheit am Türanschluss in der Regel nicht sicherstellen.^[5] Bodentiefe Fenster und Türen ohne oder mit geringer Aufkantung sind zusätzlich durch ausreichend große Vordächer, Fassadenrücksprünge oder unmittelbar entwässerte Rinnen mit Gitterrosten zu schützen, und das Oberflächengefälle darf nicht zum Abdichtungsabschluss hin verlaufen.^[5]

Die Lösung liegt nach dem Beitrag in der db darin, Nutzebene und Abdichtungsebene zu trennen: Die Abdichtung liegt tiefer, und die sichtbare Schwelle ist nicht mehr die wasserführende Kante.^[2] Liegt der Balkon über Wohnräumen, kann ein Fehler an dieser Stelle zu Wasser an der Decke unter dem Balkon führen.

Vier Wege zu einem dichten Türbereich

Der Beitrag nennt vier Strategien. Eine Entwässerungsrinne unmittelbar vor der Schwelle führt das Oberflächenwasser ab, bevor es den Türanschluss erreicht, entscheidend sind die hinterlaufsichere Anbindung der Abdichtung an die Rinne und ein hydraulischer Leistungsnachweis.^[2] Bei ausreichender Aufbauhöhe kann die Abdichtung unterhalb des sichtbaren Belags liegen, etwa auf der Rohdecke, was im Bestand aber oft nur mit erheblichem Eingriff möglich ist.^[2] Liegt die Terrasse über einem Raum und Wasser tropft aus der Decke, ist meist der Anschluss an der Tür oder ein Ablauf undicht.

Vordächer, Überdachungen oder tiefe Fassadenvorsprünge verringern die Schlagregenbelastung erheblich, ersetzen aber nie die Abdichtungsebene.^[2] Komplettsysteme mit barrierefreien Schwellenprofilen, integrierter Entwässerung und Flanschanschlüssen verringern Planungsrisiken, entscheidend bleibt aber die Schnittstelle zwischen Fensterbauer und Dachabdichter.^[2]

Gefälle und Höhe am Terrassenanschluss

Für genutzte Dachflächen sieht die Flachdachrichtlinie in der Fassung von 2016 erstmals ein Gefälle von mindestens 2 Prozent in der Abdichtungslage vor, das nach dem Beitrag in der Deutschen BauZeitschrift die Konstruktionshöhe am Türanschluss vergrößert.^[4] Unzureichendes Gefälle, Pfützen und zu geringe Anschlusshöhen an Türen zählen dort zu den regelmäßig wiederkehrenden Mängelrügen bei Dachterrassen.^[4]

Der Autor rechnet vor: Für einen U-Wert von 0,20 W/(m²·K) sind bei einer Wärmeleitfähigkeit von 0,035 W/(m·K) rund 17 Zentimeter Dämmung nötig, mit 2 Prozent Gefälle auf 3 Metern Tiefe werden daraus überschlägig 20 Zentimeter an der Tür und 14 an der Außenkante.^[4] Wird die verfügbare Höhe planerisch voll ausgereizt, bleiben keine Toleranzen, und in der Ausführung entstehen zu niedrige Anschlüsse, deshalb empfiehlt er eine Reservehöhe, die etwa über eine Dämmung mit geringerer Wärmeleitfähigkeit gewonnen wird.^[4]

Mängel am Terrassenanschluss und die Haftung

Im Fall, den der Beitrag beschreibt, lag die Anschlusshöhe an mehreren Terrassentüren trotz vorgelagerter Rinnen bei nur etwa 2 Zentimetern statt der geplanten 5, was er als technischen Mangel mit erhöhtem Schadensrisiko bewertet.^[4] Den Anschluss im Detail zu planen und die Schnittstelle der Gewerke festzulegen, ist nach dem Beitrag in der db Pflicht, sonst haften Planer und ausführende Unternehmer im Zweifel gemeinsam, und dafür reicht der Mangel, auch wenn noch kein Schaden entstanden ist.^[2]

Können bei einer Sanierung nicht beide Normen eingehalten werden, müssen Planer und Unternehmer den Bauherrn auf die Risiken der Abweichung hinweisen, sodass er die Tragweite seiner Entscheidung überblickt, erst danach wird weitergeplant und gebaut.^[2]

Wasser hinter der Terrassentür

Läuft Wasser über einen zu niedrigen oder undichten Terrassenanschluss, zeigt es sich innen als dunkler Rand am Estrich, als aufgequollene Sockelleiste oder als Feuchte im Bodenaufbau neben der Tür. Wir messen die Feuchte im Estrich und in der Dämmschicht in Reihen von der Tür in den Raum, um zu sehen, wie weit das Wasser gezogen ist, und prüfen, ob Rinne und Abläufe frei sind. Verläuft das Gefälle der Terrasse zur Tür hin, läuft jedes Regenwasser auf den Anschluss zu, auch das sehen wir uns an.

Die Abdichtung selbst und den Türanschluss bessert ein Fachbetrieb für Abdichtungen oder der Fensterbauer nach. Wir trocknen den Bodenaufbau, halten den Verlauf im Trocknungsprotokoll fest und geben den Boden erst wieder frei, wenn die Werte stimmen, damit ein neuer Belag nicht auf feuchtem Estrich liegt.
